更多>>調諧收集器振蕩器電路工作和應用
來源：http://www.diginow.com.cn 作者：康比電子 2019年05月10
振蕩器是一種產生振蕩的周期性電子信號的電子電路,例如正弦波(或)方波.振蕩器的主要功能是將DC(直流)從電源轉換為AC(交流)信號.這些被廣泛用于幾種電子設備中.由振蕩器產生的信號的一般示例包括由TV和無線電發射器的發射器廣播的信號,控制石英晶振時鐘和計算機的CLK信號.電子游戲和電子蜂鳴器產生的聲音.振蕩器通常以輸出信號的頻率為特征.振蕩器主要設計用于從直流電源產生大功率AC的輸出,通常稱為逆變器.
不同類型的振蕩器具有相同的功能,它們產生連續的無阻尼o/p.但是,振蕩器之間的主要區別在于通過提供給儲能電路以滿足損耗的能量的方法.常見類型的晶體管振蕩器主要包括調諧集電極振蕩器,Colpitt振蕩器,Hartley,相移,Wein橋和石英晶體振蕩器
什么是TunedCollectorOscillator?
調諧的集電極振蕩器是一種晶體管LC振蕩器,其中諧振電路包括電容器和變壓器,它們連接到晶體管的集電極端子.調諧的集電極振蕩器電路是最簡單和最基本的LC振蕩器.連接在集電極電路中的儲能電路在諧振時表現得像一個簡單的電阻負載,并決定振蕩器頻率.該電路的一般應用包括信號發生器,RF振蕩器電路,頻率解調器,混頻器等.下面討論和示出調諧的集電極振蕩器的電路圖和工作.
調諧收集器振蕩器電路

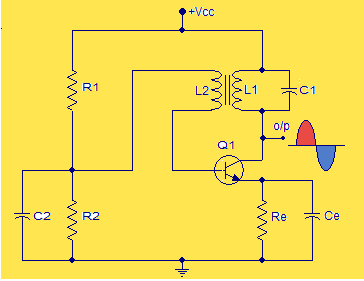

調諧集電極振蕩器的電路圖如下所示.對于晶體管,電阻器R1,R2形成分壓器偏壓.發射極電阻'Re'用于熱穩定性.它還會停止晶體管的集電極電流和發射極旁路電容"Ce"."Ce"的主要作用是避免改善振蕩.如果沒有發射極旁路電容,放大的交流振蕩將落在發射極電阻'Re'上,并將加到晶體管的'Vbe'基極-發射極電壓上.之后,這將改變直流偏置的條件.在下面的電路中,變壓器L1的初級和電容器C1形成儲能電路.
調諧收集器振蕩器電路
調諧收集器振蕩器電路工作
當電源接通時,晶體管獲得電流并開始導通.'C1'電容開始充電.當C1電容器充電時,充電開始通過變壓器的初級線圈L1放電.
當電容器C1完全放電時,作為靜電場的電容器中的能量將作為電磁場攪拌到電感器.現在,電容器兩端不再有電壓,以保持通過變壓器初級線圈的電流開始崩潰.為了抵抗這一點,L1線圈產生一個反電動勢,它可以再次給電容充電.然后電容'C1'通過L1線圈放電,串聯是恒定的.該充電和放電在儲能電路中建立一系列小型有源振蕩器.
通過電感耦合,通過次線圈將在貼片晶振諧振電路中產生的振蕩反饋到Q1晶體管的基極端子.可以通過改變變壓器的比率扭曲來調節反饋量.
次級繞組線圈"L2"的方向使得其兩端的電壓與初級(L1)兩端的電壓相反180°.因此,反饋電路產生180°的相移,Q1晶體管產生另一個180°的相移.結果,在輸入和輸出之間獲得總相移.這是正反饋和持續振蕩的極其必要條件.
晶體管的集電極電流(CC)平衡了儲能電路中的能量損失.這可以通過從儲能電路采用少量電壓,加強并將其應用回電路來完成.電容器"C1"可以在變頻應用中變化.
在振蕩電路中,振蕩頻率可以使用以下等式表示.
調諧集電極振蕩電路的應用
調諧集電極振蕩器的應用涉及無線電的本地有源晶振振蕩器.所有變壓器在初級和次級之間引入180°的相移.
電子接收器原理使用具有以下內容的LC調諧電路
f=1/2π√58.6×10-6×300×10-12Hz
不同類型的振蕩器具有相同的功能,它們產生連續的無阻尼o/p.但是,振蕩器之間的主要區別在于通過提供給儲能電路以滿足損耗的能量的方法.常見類型的晶體管振蕩器主要包括調諧集電極振蕩器,Colpitt振蕩器,Hartley,相移,Wein橋和石英晶體振蕩器
什么是TunedCollectorOscillator?
調諧的集電極振蕩器是一種晶體管LC振蕩器,其中諧振電路包括電容器和變壓器,它們連接到晶體管的集電極端子.調諧的集電極振蕩器電路是最簡單和最基本的LC振蕩器.連接在集電極電路中的儲能電路在諧振時表現得像一個簡單的電阻負載,并決定振蕩器頻率.該電路的一般應用包括信號發生器,RF振蕩器電路,頻率解調器,混頻器等.下面討論和示出調諧的集電極振蕩器的電路圖和工作.
調諧收集器振蕩器電路
調諧集電極振蕩器的電路圖如下所示.對于晶體管,電阻器R1,R2形成分壓器偏壓.發射極電阻'Re'用于熱穩定性.它還會停止晶體管的集電極電流和發射極旁路電容"Ce"."Ce"的主要作用是避免改善振蕩.如果沒有發射極旁路電容,放大的交流振蕩將落在發射極電阻'Re'上,并將加到晶體管的'Vbe'基極-發射極電壓上.之后,這將改變直流偏置的條件.在下面的電路中,變壓器L1的初級和電容器C1形成儲能電路.
調諧收集器振蕩器電路
當電源接通時,晶體管獲得電流并開始導通.'C1'電容開始充電.當C1電容器充電時,充電開始通過變壓器的初級線圈L1放電.
當電容器C1完全放電時,作為靜電場的電容器中的能量將作為電磁場攪拌到電感器.現在,電容器兩端不再有電壓,以保持通過變壓器初級線圈的電流開始崩潰.為了抵抗這一點,L1線圈產生一個反電動勢,它可以再次給電容充電.然后電容'C1'通過L1線圈放電,串聯是恒定的.該充電和放電在儲能電路中建立一系列小型有源振蕩器.
通過電感耦合,通過次線圈將在貼片晶振諧振電路中產生的振蕩反饋到Q1晶體管的基極端子.可以通過改變變壓器的比率扭曲來調節反饋量.
次級繞組線圈"L2"的方向使得其兩端的電壓與初級(L1)兩端的電壓相反180°.因此,反饋電路產生180°的相移,Q1晶體管產生另一個180°的相移.結果,在輸入和輸出之間獲得總相移.這是正反饋和持續振蕩的極其必要條件.
晶體管的集電極電流(CC)平衡了儲能電路中的能量損失.這可以通過從儲能電路采用少量電壓,加強并將其應用回電路來完成.電容器"C1"可以在變頻應用中變化.
在振蕩電路中,振蕩頻率可以使用以下等式表示.
F=1/2π√[(L1C1)]
在上面的等式中,'F'表示振蕩頻率,L1-是變壓器初級線圈的電感,C1是電容.調諧集電極振蕩電路的應用
調諧集電極振蕩器的應用涉及無線電的本地有源晶振振蕩器.所有變壓器在初級和次級之間引入180°的相移.
電子接收器原理使用具有以下內容的LC調諧電路
C1=300pF,L1=58.6μH
振蕩頻率可通過以下程序計算
C1=300pF
=300×10-12F.
L1=58.6μH
=58.6×10-6H
振蕩頻率,f=1/2π√L1C1=300×10-12F.
L1=58.6μH
=58.6×10-6H
f=1/2π√58.6×10-6×300×10-12Hz
1199×103Hz
=1199kHz
因此,這是關于調諧集電極振蕩器電路的工作和應用.我們希望您對這個概念有更好的理解.此外,對此概念或實施電氣和電子項目的任何疑問,請在下面的評論部分中給出您的寶貴建議.這是一個問題,振蕩器的主要功能是什么?=1199kHz
