首頁進口晶振晶體MC-30AY,32.768KHZ陶瓷面晶振,傳感器晶振,MC-30AY 32.7680K-A3: PURE SN

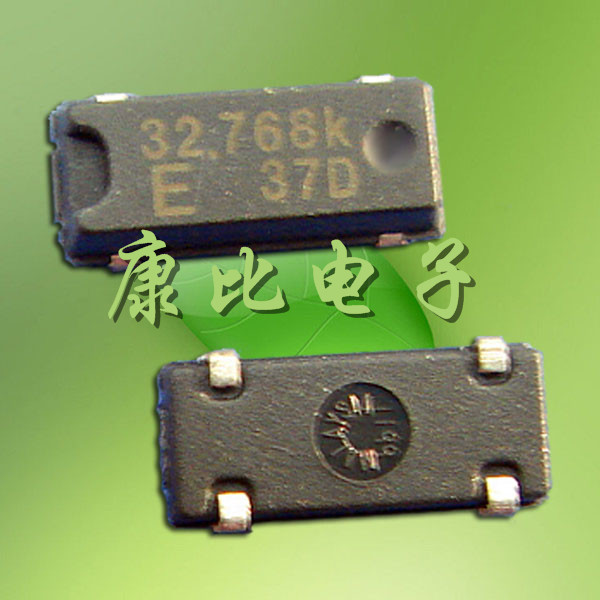

晶體MC-30AY,32.768KHZ陶瓷面晶振,傳感器晶振,MC-30AY 32.7680K-A3: PURE SN

產品型號：81085864
頻率：20~120KHZ
尺寸：8.0*3.8mm
產品介紹：產品應用范圍非常廣闊,比如多種電子消費類,“MC-30AY 32.7680K-A3: PURE SN”手機應用,藍牙多功能播放器,無線通訊產品,平板電腦等多個領域.

晶體MC-30AY,32.768KHZ陶瓷面晶振,傳感器晶振因32.768KHZ晶體本身外觀款式多元化,“MC-30AY 32.7680K-A3: PURE SN”所以適合多個產品應用.并且滿足歐盟ROHS環保要求,晶體本身有重量輕,體積小,超薄型等多種優勢,得到市場認可.

項目	記號	MC-30AY	條件
頻率	f_nom	20~100KHZ
電壓	ppm	10ppm 20ppm或指定
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-20°C～+70°C
保存溫度范圍	T_stg	-55°C～+125°C	單件保管一年

“MC-30AY 32.7680K-A3: PURE SN”石英晶振電路設計匹配問題：
一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：
鎘和CG是外部負載電容,其中已建成的芯片組. Rf為具有200KΩ?1MΩ反饋電阻.它的內置芯片一般設置.Rd為限流電阻470Ω與1KΩ?.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.一個穩定的振蕩電路需要的負電阻,其值應是晶體阻力的至少五倍.它可寫為|-R|>5的Rr.例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻（-R）以下說明：
（1）線路連接的電阻（R）與晶體串聯
（2）從起點到振蕩的停止點調整R的值.
（3）振蕩期間測量R的值.
（4）你將能夠獲得負電阻的值,|·R|= R +的Rr,和RR =晶體的阻力.
附：所連接的電路的雜散電容,可能會影響測定值.如果晶體的參數是正常的,但它不工作穩步振蕩電路中,我們將不得不找出IC的電阻值是否過低驅動電路.如果是這樣的話,我們有三種方法來改善這樣的情況：降低外部電容（Cd和CG）的值,并采用其他晶體具有較低負載電容（CL）. 采用具有較低電阻（RR）的晶體.使用光盤和CG的不等價的設計.我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.

　愛普生科技為一專業之頻率組件與感測組件供貨商,“MC-30AY 32.7680K-A3: PURE SN”自年成立以來,始終致力于石英晶體相關諧振器(Crystal)、石英晶體振蕩器(Oscillator crystal) 等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場.多年來,我們始終以提升客戶價值為目標.

2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.

1、技術支持：全方位技術指導,專業的技術支持讓您感受到前所未有的后顧無憂.
2、客服咨詢:專業的銷售團隊,耐心為您解答任何疑問,讓您的消費得到保障.
3、質量保證,誠信為本,上我司以“以科技為動力,以質量求生存,”為理念.
4、提升業績,降低成本為您的產品量身訂制,免費取樣,為您做到低成本,高效率.
