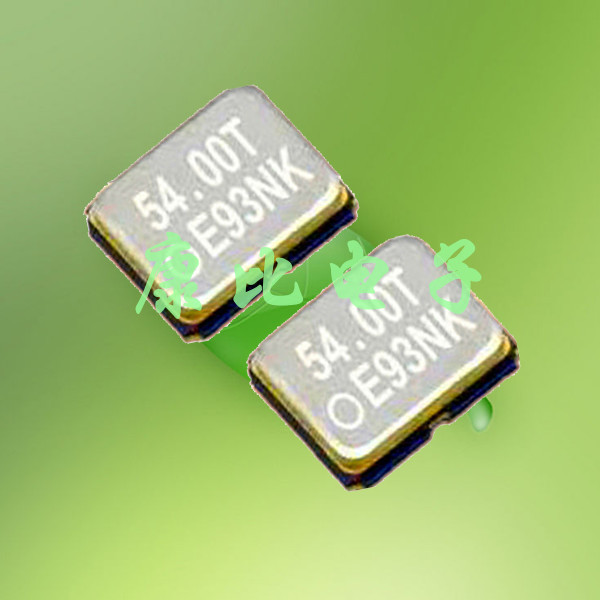

石英晶振SG-310SCN,石英晶體振蕩器,進口3225振蕩器體積小,“SG-310SCN 12.2880MC0”焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
.jpg)
| 項目 | 記 號 | SG-310CN | 條 件 |
| 頻率 | f_nom | 3.00~80.00MHZ | |
| 電壓 | Vcc | 1.8V~3.3V或指定 | |
| 頂點溫度 | Ti | +25±5°C | |
| 二級溫度系數 | B | (−3.5±1.0)x10−8/°C2 | |
| 負載容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串聯電阻 | R1 | 65kÙ 最大值 | |
| 絕對最大激勵等級 | DLmax. | 1μW | |
| 推薦激勵等級 | DL | 0.1μW | |
| 并聯電容 | C0 | 0.8pF 典型值 | |
| 頻率老化程度 | f_age | ±3x10-6 | +25±3°C,第一年 |
| 工作溫度范圍 | T_use | -20°C~+70°C | |
| 保存溫度范圍 | T_stg | -55°C~+125°C | 單件保管一年 |

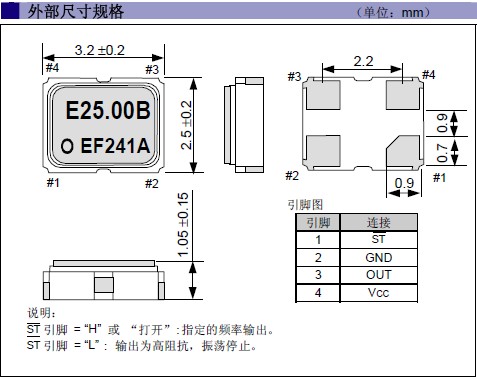

.jpg)

.jpg)
石英晶振生產流程
1.芯片清洗:
目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.“SG-310SCN 12.2880MC0”
2.蒸鍍(被銀):
用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍.
3.上架點膠:
將鍍上銀(金)電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.
4.微調:
使用真空鍍膜原理,將銀(金)鍍?cè)谛酒砻娴你y(金)電極上,達到微調晶體諧振器的頻率達到規定要求.(插腳類產品產品較常使用)
使用Ar離子轟擊芯片表面的金(銀)電極,將多余的金(銀)原子蝕刻下來,達到微調晶體諧振器的頻率達到規定要求.(較適合小型化SMD產品使用)
5. 封焊:
將基座與上蓋放置在充滿氮?dú)?或真空)的環境中進行封焊,以保證產品的老化率符合要求.
主要封焊方式有:
◆ 電阻焊
◆ 滾邊焊(Seam)
◆ 玻璃焊(Frit)
◆ 錫金焊(AuSn)
“SG-310SCN 12.2880MC0”愛普生是全球技術領先企業,致力于在打印、視覺交流、生活品質、生產制造四大領域持續創新,提供超越顧客期待的產品和服務.基于原創的省、小、精技術,公司以提高用戶滿意度為目標,不斷推進集團整體業務的發展.讓用戶滿意,就是讓使用裝有本公司產品的手機、數碼相機等電子設備的廣大用戶滿意.我們深知這一點,因而更加努力向目標邁進.由于小型水晶元器件在信息通信中是必不可少的部件,因此上述理念已深深植入于本公司每個員工的心中.未來展望:
銷售:發展自有品牌及策略性客戶、拓展全球化渠道.
產能:經濟化、規模化.
產品:高頻、高精度、輕、薄、短、小.
制程:標準化、自動化、信息化與彈性化.
供應鏈:交期短、庫存低.
近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而愛普生電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭,愛普生電子多年來在環保工作上持續努力,期望藉由環境管理、自發且持續的改善,達到改善環境、減少環境沖擊的實質目的.
