更多>>陶瓷晶振停振解決方案及適用領域
來源：http://www.diginow.com.cn 作者：康比電子技術部 2016年07月22
晶振主要分為:石英晶振、陶瓷晶振兩大類.兩者的區別起碼的一點是材質上的區別.石英和陶瓷兩種完全不相同的材質所生產出來的晶振.晶振全稱為石英晶體振蕩器,晶體全名為石英晶體諧振器.從應用等方面來說也完全不同.

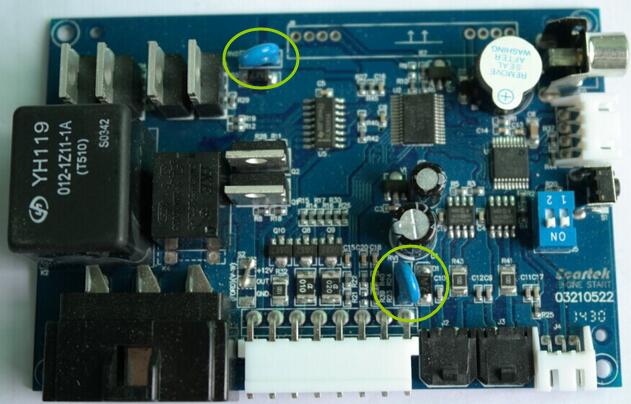

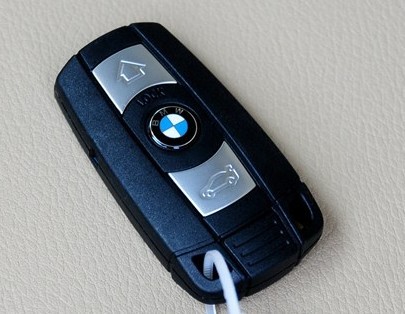

根據目前的市場需求狀況,石英晶振的用量占比較大,陶瓷晶振相對較少.不過陶瓷晶振也被越來越多的產品所使用.陶瓷晶振主要適用于:遙控器、兒童玩具、汽車電子、模塊等產品中.也是目前市場上必不可少的一種需求.石英晶振可以替代陶瓷晶振但是陶瓷晶體則無法替代石英晶體.
晶振看似很小但是在其中的作用卻非常重要,可能我們并不認識但是每天圍繞著我們的生活.有時候一些采購在不知情的情況下,采購了一些質量不合格或者是參數不對的晶體導致停振、以及無法開機等相關嚴重后果.
.jpg)
.jpg)
.jpg)
請解釋造成停振的原因,并給出相應的對策:
如果發生停振現象或不能進行振蕩,應檢查導致此問題的原因,例如：CERALOCK®故障、CERALOCK®與集成電路不匹配、復位程序錯誤等.如果此集成電路不是用作放大器,用任何方式都不能產生振蕩.因此,應首先對集成電路進行運行檢查.檢查集成電路運行十分簡單,只需將集成電路的輸入端子接上電源或接地來檢查輸出信號是否反轉.如果集成電路用于逆變器,輸出信號必須反轉.
如果集成電路用于逆變器,但仍不能產生振蕩,CERALOCK® (振蕩電路) 一定有問題.造成此問題的原因可能是電路常數不當或CERALOCK®有故障.如果電路常數正確,即使CERALOCK®的電特性在規定等級內不穩定 (例如: 諧振電阻增加很少),那么電路也會產生正常的振蕩.如果電路常數不當,CERALOCK®電特性的波動就會導致振蕩停止.
隨著市場需求不斷變化陶瓷晶振被越來越多的產品所使用到,村田在中國已經擁有19個銷售據點、4個工廠以及4個研發設計基地.已經完全滿足了大陸市場需求,同時加快了我國科技發展步伐.
根據目前的市場需求狀況,石英晶振的用量占比較大,陶瓷晶振相對較少.不過陶瓷晶振也被越來越多的產品所使用.陶瓷晶振主要適用于:遙控器、兒童玩具、汽車電子、模塊等產品中.也是目前市場上必不可少的一種需求.石英晶振可以替代陶瓷晶振但是陶瓷晶體則無法替代石英晶體.
晶振看似很小但是在其中的作用卻非常重要,可能我們并不認識但是每天圍繞著我們的生活.有時候一些采購在不知情的情況下,采購了一些質量不合格或者是參數不對的晶體導致停振、以及無法開機等相關嚴重后果.
請解釋造成停振的原因,并給出相應的對策:
如果發生停振現象或不能進行振蕩,應檢查導致此問題的原因,例如：CERALOCK®故障、CERALOCK®與集成電路不匹配、復位程序錯誤等.如果此集成電路不是用作放大器,用任何方式都不能產生振蕩.因此,應首先對集成電路進行運行檢查.檢查集成電路運行十分簡單,只需將集成電路的輸入端子接上電源或接地來檢查輸出信號是否反轉.如果集成電路用于逆變器,輸出信號必須反轉.
如果集成電路用于逆變器,但仍不能產生振蕩,CERALOCK® (振蕩電路) 一定有問題.造成此問題的原因可能是電路常數不當或CERALOCK®有故障.如果電路常數正確,即使CERALOCK®的電特性在規定等級內不穩定 (例如: 諧振電阻增加很少),那么電路也會產生正常的振蕩.如果電路常數不當,CERALOCK®電特性的波動就會導致振蕩停止.
隨著市場需求不斷變化陶瓷晶振被越來越多的產品所使用到,村田在中國已經擁有19個銷售據點、4個工廠以及4個研發設計基地.已經完全滿足了大陸市場需求,同時加快了我國科技發展步伐.
