更多>>史上全套晶振問題解答
來源：http://www.diginow.com.cn 作者：康比電子 2019年03月06
作為目前市場上不可或缺的晶振頻率元件,從始至終的從早期笨重且大型的電子產品蛻變成現如今的小型智能電子產品,對于這個對電子元件依賴性極強的時代來說,晶振存在極其重要,無法想象要是沒有此款頻率元件,那么這個時代會變成怎樣.晶振雖重要,但關于的它的一些的常用問題是否知曉呢,康比電子帶領大家一起探討.
請注意,雖然這些問題和答案大多適用于各種晶體單元類型,但它們是針對"厚度剪切","at"和"BT"晶體單元的.
1.什么是壓電石英晶體單元?
壓電石英晶體單元是一種用于頻率控制,濾波和計時應用的電子元件.它由裝有電極的石英晶體諧振器組成,封裝在一個密封的封裝中,為電路提供了一些連接方式.壓電石英晶體單元通常被稱為"晶體"
2.訂購晶振需要什么信息?
所需的最小信息是保持器或封裝,頻率和相關性(串聯諧振,或者并聯諧振時的負載電容).所有其他規格都將符合我們指定支架的標準規格.所有不同于我們標準規格的規格也必須在訂購時提供.
3.串聯諧振晶體和并聯諧振晶體有什么區別?
所有石英晶振都具有串聯諧振頻率(fs,最低阻抗頻率).在這個頻率下,晶體在電路中呈現電阻性.通過增加與晶體串聯的電抗(電容),晶振可以從這個串聯頻率中被"拉出".當與外部負載電容(CL)結合工作時,晶體在略高于其串聯諧振頻率的頻率范圍內振蕩.這是并聯(負載諧振)頻率.
訂購平行晶體時,務必指定標稱平行諧振頻率和負載電容(pF).或者,可以訂購CL的標準值(例如20pF);然后計算電容器值以匹配晶體CL.請注意,串聯類型將在并聯振蕩器中振蕩,反之亦然.可觀察到的差異是與標稱頻率的頻率偏差小于+1000PPM(0.1%).
4.我的并聯諧振晶體的負載電容(CL)額定為20pF.如何計算并聯諧振振蕩器電路中使用的負載電容值?
使用此公式來近似所需的電容值:
5.什么是負載電容?
負載電容被定義為振蕩器電路中存在的總電容,通過晶體插座的引腳測量或計算.負載電容具有增加貼片晶振單元頻率的效果.有關完整的解釋,請參見教程部分.
6.串聯晶體會在并聯電路中工作嗎,反之亦然?
對兩者都是,但是如果用于并聯諧振電路,作為串聯諧振晶振制造的晶體單元將以高于預期的頻率工作.如果在串聯諧振電路中使用,作為并聯諧振晶體制造的晶體單元將以低于預期的頻率工作.
7.我能得到-40°C到+85°C的晶體嗎?
是的,這一工業溫度范圍(-40°C至+85°C)在大多數晶體上是可選的.視晶體封裝而定,溫度范圍可達-55°C至+105°C..
8.如果我在指定溫度范圍之外操作晶體會發生什么?
我們不建議你在指定溫度范圍之外操作晶體.最顯著的變化將是由于極端溫度的升高而導致更大的頻率漂移.另一個更嚴重的問題是活動下降.活動驟降會導致有源晶振振蕩器在特定溫度下停止振蕩.
9.基波和泛音晶體之間有什么區別?
基模晶體以由石英板的物理尺寸確定的頻率振蕩.基頻是給定諧振板振蕩的最低頻率.泛音是基本頻率的近似奇數倍的頻率.
10.我如何知道我需要一個基礎晶體還是泛音晶體?
在設計過程中盡早咨詢康比電子.請記住,在不同制造商的頻率下,泛音的使用是強制性的.還要記住,在某個頻率范圍內,基頻和泛音頻率可能會重疊.在這種情況下,您的選擇可能取決于您的應用程序.如果你正在開發一種非常穩定和精確的振蕩器,具有高的"Q"值,你可能需要泛音.如果你需要很大的拉力,你可能需要一個基本的拉力.同樣,在設計過程中盡早咨詢您的水晶供應商.
請注意,雖然這些問題和答案大多適用于各種晶體單元類型,但它們是針對"厚度剪切","at"和"BT"晶體單元的.
1.什么是壓電石英晶體單元?
壓電石英晶體單元是一種用于頻率控制,濾波和計時應用的電子元件.它由裝有電極的石英晶體諧振器組成,封裝在一個密封的封裝中,為電路提供了一些連接方式.壓電石英晶體單元通常被稱為"晶體"
2.訂購晶振需要什么信息?
所需的最小信息是保持器或封裝,頻率和相關性(串聯諧振,或者并聯諧振時的負載電容).所有其他規格都將符合我們指定支架的標準規格.所有不同于我們標準規格的規格也必須在訂購時提供.
3.串聯諧振晶體和并聯諧振晶體有什么區別?
所有石英晶振都具有串聯諧振頻率(fs,最低阻抗頻率).在這個頻率下,晶體在電路中呈現電阻性.通過增加與晶體串聯的電抗(電容),晶振可以從這個串聯頻率中被"拉出".當與外部負載電容(CL)結合工作時,晶體在略高于其串聯諧振頻率的頻率范圍內振蕩.這是并聯(負載諧振)頻率.
訂購平行晶體時,務必指定標稱平行諧振頻率和負載電容(pF).或者,可以訂購CL的標準值(例如20pF);然后計算電容器值以匹配晶體CL.請注意,串聯類型將在并聯振蕩器中振蕩,反之亦然.可觀察到的差異是與標稱頻率的頻率偏差小于+1000PPM(0.1%).

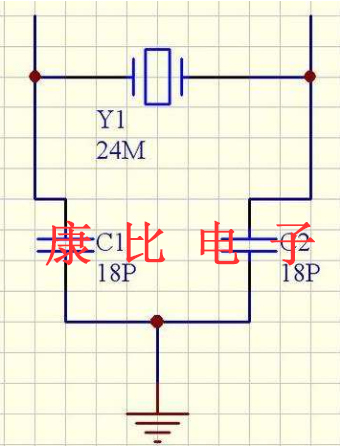

4.我的并聯諧振晶體的負載電容(CL)額定為20pF.如何計算并聯諧振振蕩器電路中使用的負載電容值?
使用此公式來近似所需的電容值:
CL=((C1xC2)/(C1+C2))+Cstray
Cstray是電路中的雜散電容,通常為2-5pF.如果振蕩頻率較高,應增加電容值以降低頻率.如果頻率低,電容值應該降低,從而提高振蕩頻率.當CL=20pF時,C1和C2將分別約為27-33pF,具體取決于雜散電容的大小.
負載電容被定義為振蕩器電路中存在的總電容,通過晶體插座的引腳測量或計算.負載電容具有增加貼片晶振單元頻率的效果.有關完整的解釋,請參見教程部分.
6.串聯晶體會在并聯電路中工作嗎,反之亦然?
對兩者都是,但是如果用于并聯諧振電路,作為串聯諧振晶振制造的晶體單元將以高于預期的頻率工作.如果在串聯諧振電路中使用,作為并聯諧振晶體制造的晶體單元將以低于預期的頻率工作.
7.我能得到-40°C到+85°C的晶體嗎?
是的,這一工業溫度范圍(-40°C至+85°C)在大多數晶體上是可選的.視晶體封裝而定,溫度范圍可達-55°C至+105°C..
8.如果我在指定溫度范圍之外操作晶體會發生什么?
我們不建議你在指定溫度范圍之外操作晶體.最顯著的變化將是由于極端溫度的升高而導致更大的頻率漂移.另一個更嚴重的問題是活動下降.活動驟降會導致有源晶振振蕩器在特定溫度下停止振蕩.
9.基波和泛音晶體之間有什么區別?
基模晶體以由石英板的物理尺寸確定的頻率振蕩.基頻是給定諧振板振蕩的最低頻率.泛音是基本頻率的近似奇數倍的頻率.
10.我如何知道我需要一個基礎晶體還是泛音晶體?
在設計過程中盡早咨詢康比電子.請記住,在不同制造商的頻率下,泛音的使用是強制性的.還要記住,在某個頻率范圍內,基頻和泛音頻率可能會重疊.在這種情況下,您的選擇可能取決于您的應用程序.如果你正在開發一種非常穩定和精確的振蕩器,具有高的"Q"值,你可能需要泛音.如果你需要很大的拉力,你可能需要一個基本的拉力.同樣,在設計過程中盡早咨詢您的水晶供應商.
