更多>>日本大河晶振提供了較好的頻率溫度GT切割石英晶振的特性
來源：http://www.diginow.com.cn 作者：康比電子 2018年07月14

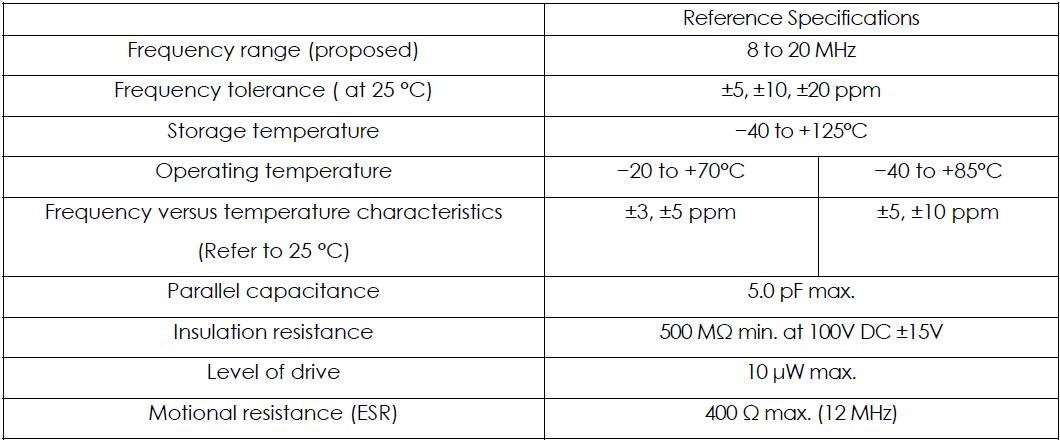

日本大河晶振集團開發1.6×1.2毫米GT切割石英晶體單元，在低功率、高精度、緊湊和低外形的單元中滿足當前需求，該單元在較低MHz頻率下工作。它提供了極好的頻率溫度GT切割石英晶體的特性，封裝較小(不超過1.6×1.2×0.33mm )，適用于8至20MHz的頻率范圍。發展得益于我們正在進行的以下方面的研究10MHz范圍GT-切割組件和使用精密光刻的多年時間。
GT-cut石英晶體單元最初是在20世紀40年代作為具有卓越頻率-溫度特性的部件開發的，它在毛坯制造方面提出了挑戰，限制了體積生產。另一方面，AT-cut石英晶體單元近年來出現了向支持更高頻率以響應更小封裝的趨勢，產生對更小封裝的需求，在較低MHz頻率下工作的低功率單元。
GT切割石英晶振單元的優點
1。在較低MHz頻率下工作的緊湊、低輪廓單元GT切割石英晶體單元的寬度延伸模式(圖1 )允許不受空白尺寸限制的封裝設計，進而允許在較低MHz下操作的顯著較小和較低輪廓的單元傳統AT切割石英晶體單元難以實現的頻率、特性。(見表1。)GT切割石英晶體單元的等效電路常數與AT切割單元的等效電路常數相當。

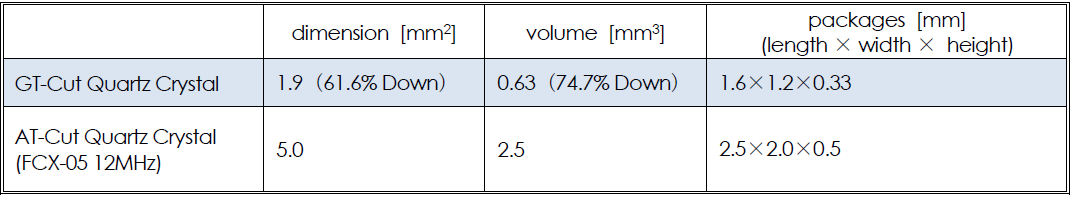

表1 :石英晶體單元封裝的比較
.png)

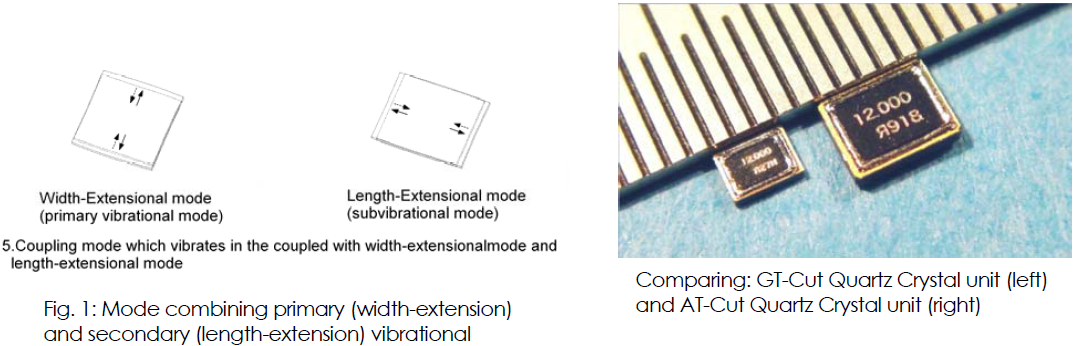

圖1 :一次(寬度延伸)和二次(長度延伸)振動組合模式
.png)
比較: GT切割石英晶體單元(左)和AT切割石英晶體單元(右)
2。在寬溫度范圍內的穩定頻率

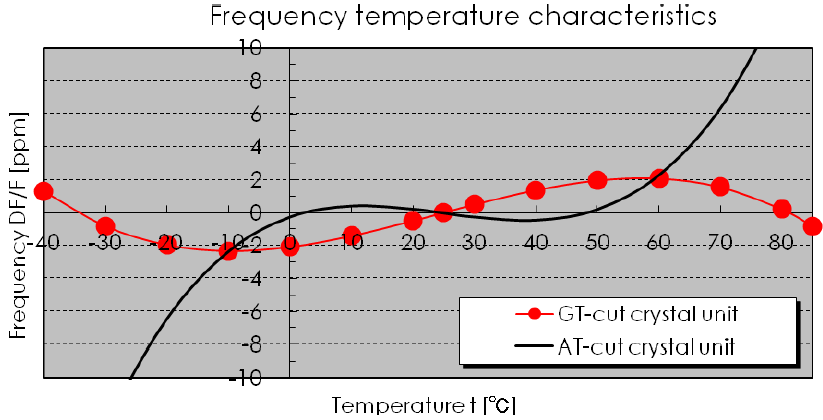

GT切割石英晶體單元以其卓越的頻率-溫度特性而聞名(圖2)。這種開發產生了在-20至+70℃范圍內具有3ppm突出值的單元，或者在-40至+85℃范圍內具有5ppm突出值的單元，AT-cut石英晶體單元是不可能實現的。
.png)
3。可以低功率驅動
由于智能手機、平板電腦和可穿戴電子產品都是電池供電的，因此低功耗是電子元件的基本特性。鑒于AT-cut石英晶體單元難以實現穩定的低功率振動，這些部件通常以10μW或更高的功率驅動。在相比之下，GT切割石英晶體單元允許設計具有最佳外形、尺寸和厚度的石英晶體振蕩器，以最小化振動損失并確保穩定的振動，即使在5μW或更小的驅動下。電池供電的移動設備通常被設計成間歇操作，以幫助最小化功率消費。這種裝置需要能夠快速恢復振蕩的晶體。與傳統緊湊型AT-cut石英晶體單元相比，GT-cut單元實現了啟動振蕩時間大約是550微秒內的兩倍(相比之下，同一振蕩電路和同一頻率下的12MHz晶振 FCX-05晶振 )。GT-cut石英晶體單元結合了其他領域的豐富技術專長。
1。輪廓模態振動設計專家
RIVER eleec擁有開發利用輪廓模式振動的產品的歷史，包括拉梅模式諧振器。我們?yōu)橐韵路矫娣e累了大量的技術和設計專業知識各種振動模式和GT切割石英晶體單元利用這一知識。這些單元在其寬度延伸模式中使用輪廓模式振動。
2。高精度光刻
GT切割石英晶體是利用精密制造以幾微米(μm)的數量級生產的，應用精密光刻技術，通過生產音叉型石英晶振單元進行精細加工。
3。電子束密封，可靠性極高
GT-cut晶體采用專有電子束密封技術，用焊接在陶瓷封裝上的金屬蓋進行空氣密封。這種保護性密封通過保持封裝內部的高真空狀態來保證高核心性能，并確保了在其他河流中發現的同樣出色的可靠性愛萊泰克產品。
AT-cut石英難以實現的性能的電子產品提供這些產品作為頻率振蕩有源晶振單元——即在更寬的溫度范圍內穩定的頻率、超緊湊的、在更低MHz頻率下工作的低輪廓單元以及低功耗——而康比電子也會繼續努力擴展產品線涵蓋了廣泛的頻率范圍。
.png)
GT-cut石英晶體單元最初是在20世紀40年代作為具有卓越頻率-溫度特性的部件開發的，它在毛坯制造方面提出了挑戰，限制了體積生產。另一方面，AT-cut石英晶體單元近年來出現了向支持更高頻率以響應更小封裝的趨勢，產生對更小封裝的需求，在較低MHz頻率下工作的低功率單元。
GT切割石英晶振單元的優點
1。在較低MHz頻率下工作的緊湊、低輪廓單元GT切割石英晶體單元的寬度延伸模式(圖1 )允許不受空白尺寸限制的封裝設計，進而允許在較低MHz下操作的顯著較小和較低輪廓的單元傳統AT切割石英晶體單元難以實現的頻率、特性。(見表1。)GT切割石英晶體單元的等效電路常數與AT切割單元的等效電路常數相當。
表1 :石英晶體單元封裝的比較
圖1 :一次(寬度延伸)和二次(長度延伸)振動組合模式
比較: GT切割石英晶體單元(左)和AT切割石英晶體單元(右)
2。在寬溫度范圍內的穩定頻率
GT切割石英晶體單元以其卓越的頻率-溫度特性而聞名(圖2)。這種開發產生了在-20至+70℃范圍內具有3ppm突出值的單元，或者在-40至+85℃范圍內具有5ppm突出值的單元，AT-cut石英晶體單元是不可能實現的。
3。可以低功率驅動
由于智能手機、平板電腦和可穿戴電子產品都是電池供電的，因此低功耗是電子元件的基本特性。鑒于AT-cut石英晶體單元難以實現穩定的低功率振動，這些部件通常以10μW或更高的功率驅動。在相比之下，GT切割石英晶體單元允許設計具有最佳外形、尺寸和厚度的石英晶體振蕩器，以最小化振動損失并確保穩定的振動，即使在5μW或更小的驅動下。電池供電的移動設備通常被設計成間歇操作，以幫助最小化功率消費。這種裝置需要能夠快速恢復振蕩的晶體。與傳統緊湊型AT-cut石英晶體單元相比，GT-cut單元實現了啟動振蕩時間大約是550微秒內的兩倍(相比之下，同一振蕩電路和同一頻率下的12MHz晶振 FCX-05晶振 )。GT-cut石英晶體單元結合了其他領域的豐富技術專長。
1。輪廓模態振動設計專家
RIVER eleec擁有開發利用輪廓模式振動的產品的歷史，包括拉梅模式諧振器。我們?yōu)橐韵路矫娣e累了大量的技術和設計專業知識各種振動模式和GT切割石英晶體單元利用這一知識。這些單元在其寬度延伸模式中使用輪廓模式振動。
2。高精度光刻
GT切割石英晶體是利用精密制造以幾微米(μm)的數量級生產的，應用精密光刻技術，通過生產音叉型石英晶振單元進行精細加工。
3。電子束密封，可靠性極高
GT-cut晶體采用專有電子束密封技術，用焊接在陶瓷封裝上的金屬蓋進行空氣密封。這種保護性密封通過保持封裝內部的高真空狀態來保證高核心性能，并確保了在其他河流中發現的同樣出色的可靠性愛萊泰克產品。
AT-cut石英難以實現的性能的電子產品提供這些產品作為頻率振蕩有源晶振單元——即在更寬的溫度范圍內穩定的頻率、超緊湊的、在更低MHz頻率下工作的低輪廓單元以及低功耗——而康比電子也會繼續努力擴展產品線涵蓋了廣泛的頻率范圍。
