- 產品型號：7787623
- 頻率：8~50MHZ,40~125MHZ
- 尺寸：5.0*3.2mm
- 產品介紹：Wi2Wi晶振,C5晶振,C5-24000X-F-B-C-B-18-2-X晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領...
-
Wi2Wi晶振,C5晶振,C5-24000X-F-B-C-B-18-2-X晶振
Wi2Wi晶振,C5晶振,C5-24000X-F-B-C-B-18-2-X晶振,小型表面貼片晶振型,是標準的石英晶體振蕩器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
Wi2Wi該公司成立于2005年，總部位于加利福尼亞州圣何塞，是一家垂直整合技術公司，設計，制造和銷售高性能，低功耗無線連接解決方??案，全球導航衛星系統模塊和頻率控制設備。在威斯康星州米德爾頓和印度海德拉巴設有辦事處。Wi2Wi的產品和增值服務提供高度集成，堅固耐用，可靠的多協議無線執行器，內置軟件，以及為全球客戶提供定制的定時和頻率控制設備。該公司的產品和服務涉及物聯網（IoT），機器對機器（M2M），航空電子，空間和政府贊助項目市場的眾多應用。
Wi2Wi的戰略目標是通過提供端到端無線集成解決方案和高度可定制的定時和頻率控制設備來滿足每個客戶的獨特需求。Wi2Wi與商品級產品區別開來，具有市場性能最佳，高可靠性，低功耗的無線連接產品，集成軟件支持更寬的溫度范圍和更長的產品生命周期。此外，Wi2Wi' 端到端的產品解決方案可幫助客戶大幅降低最終產品費用，認證成本和整體研發投資，同時大幅縮短產品上市時間。Wi2Wi已與技術，制造和銷售方面的全球頂級領導者建立了合作關系。公司在全球范圍內使用廣泛的制造商代表網絡來推廣其產品和服務，并與世界級經銷商合作，以實現訂單和直接銷售。
威爾威晶振,向全球市場提供無線連接解決方案,定位和導航解決方案,提供到市場上Wi2Wi石英晶體,溫補晶振,有源晶振等產品均適用于各種高端電子數碼產品中,并得到市場的高度認可.Wi2Wi晶振,C5晶振,C5-24000X-F-B-C-B-18-2-X晶振.
.jpg)

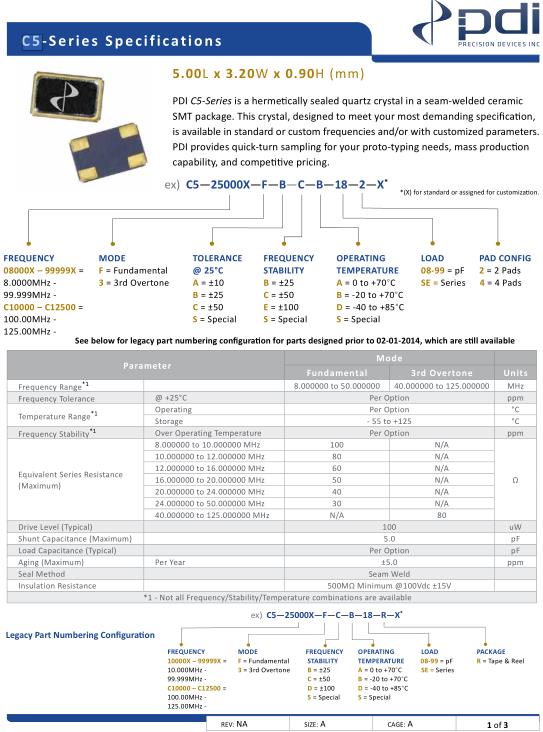

| Parameter-Wi2Wi晶振 | Mode-C5晶振 | |||
| Fundamental | 3rd Overtone | Units | ||
| Frequency Range *1 | 8.000000 to 50.000000 | 40.000000 to 125.000000 | MHZ | |
| Frequency Tolerance | @ +25°C | Per Option | ppm | |
| Temperature Range *1 | Operating | Per Option | °C | |
| Storage | - 55 to +125 | °C | ||
| Frequency Stability *1 | Over Operating Temperature | Per Option | ppm | |
|
Equivalent Series Resistance (Maximum) |
8.000000 to 10.000000 MHz | 100 | N/A | Ω |
| 10.000000 to 12.000000 MHz | 80 | N/A | ||
| 12.000000 to 16.000000 MHz | 60 | N/A | ||
| 16.000000 to 20.000000 MHz | 50 | N/A | ||
| 20.000000 to 24.000000 MHz | 40 | N/A | ||
| 24.000000 to 50.000000 MHz | 30 | N/A | ||
| 40.000000 to 125.000000 MHz | N/A | 80 | ||
| Drive Level (Typical) | 100 | uW | ||
| Shunt Capacitance (Maximum) | 5.0 | pF | ||
| Load Capacitance (Typical) | Per Option | pF | ||
| Aging (Maximum) | ±5.0 | ppm | ||
| Seal Method | Seam Weld | |||
| Insulation Resistance | 500MΩ Minimum @100Vdc ±15V | |||
|
*1 - Not all Frequency/Stability/Temperature combinations are available |
||||
.jpg)
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號 焊接條件
[ 柱面式 音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。Wi2Wi晶振,C5晶振,C5-24000X-F-B-C-B-18-2-X晶振.
