首頁進口晶振 Suntsu晶振松圖晶振,SXT214晶振,SXT21418AA48-26.000M晶振

松圖晶振,SXT214晶振,SXT21418AA48-26.000M晶振

產品型號：66661760
頻率：16~60MHZ
尺寸：2.0*1.6mm
產品介紹：松圖晶振,SXT214晶振,SXT21418AA48-26.000M晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的...

松圖晶振,SXT214晶振,SXT21418AA48-26.000M晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
在2008年，我們將目光投向了精確時間模塊，并推出了3款GPS紀律的OCXO。其中之一，打破了工業界的第一個“板上安裝的單位”。
今天，Suntsu能夠滿足最基本的最嚴格的頻率控制要求。我們的月產能在過去幾年中大幅增長，截至2009年，我們每個月可以支持3千3百萬個組件。
我們經過廣泛培訓的銷售人員隨時可以幫助您從產品的原型階段到全面生產。我們非常自豪能夠在最短的時間內為您提供最新的信息。我們認識到新興技術的上市時間的重要性，并開發了內部基礎設施以滿足您的需求。
在今天的經濟中，科技公司需要靈活的供應商，以支持他們的工程團隊及其獨特的應用，以優質的產品，有競爭力的價格和可靠的交付。Suntsu致力于成為該供應商。
Suntsu晶振通過自身的努力,不斷創新的精神,生產大量的優質晶振產品,包括石英晶體振蕩器,溫補晶振,OSC差分晶振等元件.松圖晶振,SXT214晶振,SXT21418AA48-26.000M晶振.

ELECTRICAL PARAMETERS		UNITS	MIN.	TYP.	MAX.	REMARKS
Frequency Range		MHZ	16		60	AT-Cut Fundamental.
Frequency Tolerance at +25ºC		ppm	-10		+10	See part numbering guide for options.
Frequency Stability vs. Operating Temperature (Ref. 25°C)		ppm	-10		+10	See part numbering guide for options.
Aging		ppm	-2		+2	First year @ +25ºC.
Operating Temperature		ºC	-40		+85	See part numbering guide for options.
Storage Temperature		ºC	-40		+125
Load Capacitance		pF	8		16	See part numbering guide for options.
Shunt Capacitance		pF			5
Drive Level		µW		50	100
Insulation Resistance		MΩ	500			@ 100V DC ± 15V.
Equivalent Series Resistance	16.000MHz ~ 20.999MHz	Ω			200	AT-Cut Fundamental.
	21.000MHz ~ 25.999MHz				120	AT-Cut Fundamental.
	26.000MHz ~ 40.999MHz				100	AT-Cut Fundamental.
	41.000MHz ~ 60.000MHz				60	AT-Cut Fundamental.

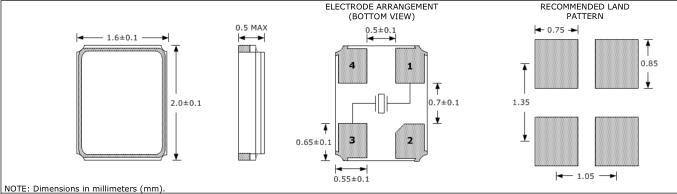

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。松圖晶振,SXT214晶振,SXT21418AA48-26.000M晶振.
