首頁進口晶振 QuartzCom晶振QuartzCom晶振,MCO-1S3晶振,OSC差分晶振

QuartzCom晶振,MCO-1S3晶振,OSC差分晶振

產品型號：95929430
頻率：12kHz~200MHz
尺寸：7.0*5.0mm
產品介紹：QuartzCom晶振,MCO-1S3晶振,OSC差分晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領...

QuartzCom晶振,MCO-1S3晶振,OSC差分晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性?xún)r(jià)比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.
我們保證hiqh質量的生產非常可靠和成本控制。世界領先的電子制造商選擇QuartzCom是因?yàn)樗哂许憫?yīng)時間短，靈活性高，交貨時間短以及基于長期經驗的深厚技術支持。
我們認為這是我們的主要任務，以：為我們的客戶提供全面的最先進的頻率控制產品。通過我們的服務提供保持并不斷提高我們的質量。
QuartzCom AG 憑借其強大的工程力量的卓越開發和應用知識，已經在早期階段優化了客戶的電路設計。QuartzCom AG 希望通過服務和客戶導向以及非常廣泛的產品范圍來提供可靠的高質量解決方案，并作為高效的制造商及時交付指定的產品.
QuartzCom晶振公司致力于生產優質的濾波器,溫補晶振,SMD晶振等元件,主要使用于通信技術、測量、儀器儀表、安全、智能計量、航空電子、衛星、導航、汽車、鐵路、醫療、工業電子等領域.QuartzCom晶振,MCO-1S3晶振,OSC差分晶振.

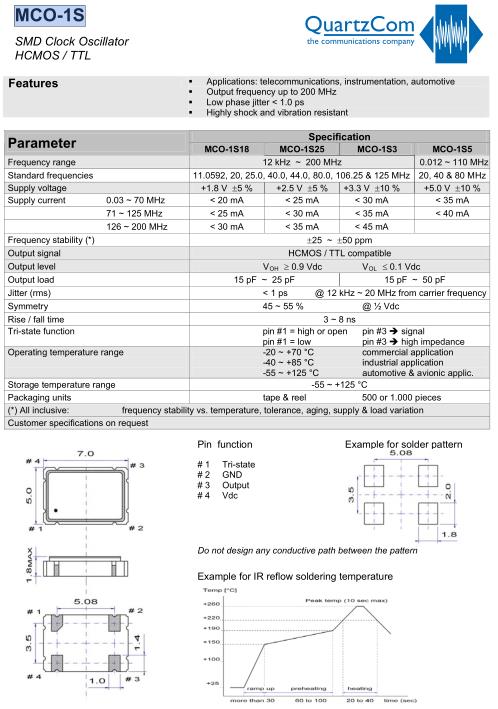

Parameter	Specification
	MCO-1S18	MCO-1S25	MCO-1S3	MCO-1S5
Frequency range	12 kHz ~ 200 MHz			0.012 ~ 110 MHz
Standard frequencies	11.0592, 20, 25.0, 40.0, 44.0, 80.0, 106.25 & 125 MHz			20, 40 & 80 MHz
Supply voltage	+1.8 V ±±5 %	+2.5 V ±±5 %	+3.3 V ±±10 %	+5.0 V ±±10 %
Supply current 0.03 ~ 70 MHz	< 20 mA	< 25 mA	< 30 mA	< 35 mA
71 ~ 125 MHz	< 25 mA	< 30 mA	< 35 mA	< 40 mA
126 ~ 200 MHz	< 30 mA	< 35 mA	< 45 mA
Frequency stability (*)	±25 ~ ±50 ppm
Output signal	HCMOS / TTL compatible
Output level V OH ³	V OH ≥ 0.9 Vdc V OL ≤ 0.1 Vdc
Output load	15 pF ~ 25 pF		15 pF ~ 50 pF
Jitter (rms)	< 1 ps @ 12 kHz ~ 20 MHz from carrier frequency
Symmetry	45 ~ 55 % @ ½ Vdc
Rise / fall time	3 ~ 8 ns
Tri-state function	pin #1 = high or open pin #3 è signal pin #1 = low pin #3 è high impedance
Operating temperature range	-20 ~ +70 °C commercial application -40 ~ +85 °C industrial application -55 ~ +125 °C automotive & avionic applic.
Storage temperature range	-55 ~ +125 °C
Packaging units	tape & reel 500 or 1.000 pieces
(*) All inclusive: frequency stability vs. temperature, tolerance, aging, supply & load variation
Customer specifications on request

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。QuartzCom晶振,MCO-1S3晶振,OSC差分晶振.
