KVG晶振,XMP-7100晶振,無源晶振

產品型號：10942257
頻率：11~53MHZ

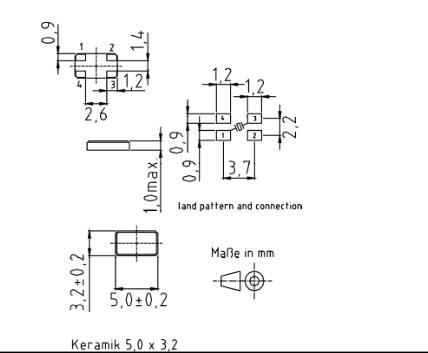

尺寸：5.0*3.2mm
產品介紹：KVG晶振,XMP-7100晶振,無源晶振,1946年.在第二次世界大戰結束后不久，物理學家庫爾特克林林創建了KVG公司.不久，公司就遷往內卡比紹夫斯海姆,也就是現在KVG總公司...

KVG晶振,XMP-7100晶振,無源晶振,1946年.在第二次世界大戰結束后不久，物理學家庫爾特·克林林創建了KVG公司. 不久，公司就遷往內卡比紹夫斯海姆, 也就是現在KVG總公司所在地. 在1996年，KVG成為美國Dover有限公司在歐洲的晶體與晶體振蕩器產品的合作伙伴。 1997年，晶體陶瓷在OCXOs和精準晶體的生產中被實際使用, 從而聞名世界.
晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝。1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高。此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.KVG晶振,XMP-7100晶振,無源晶振.

KVG晶振規格	單位	XMP-7100晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	11~53MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	0°C ～ +50°C,-10°C ～ +60°C -20°C ～ +70°C,-40°C ～ +85°C	標準溫度
激勵功率	DL	0.01mW ~0.1mW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±10 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.diginow.com.cn
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	5pF ,9PF,32PF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±1 × 10^-6 / year Max.	+25°C,第一年

PCB設計指導
(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶體器件的PCB板上。如果您安裝在同一個PCB板上,最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時,按JIS標準(JISC 60068-2-20/IEC60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。KVG晶振,XMP-7100晶振,無源晶振
