6G無線網絡晶振,MG7050HAN,X1M0004310010,愛普生HCSL輸出差分晶振

產品型號：87200412
頻率：156.250000MHz
尺寸：7.0x5.0mm
產品介紹：6G無線網絡晶振,MG7050HAN,X1M0004310010,愛普生HCSL輸出差分晶振，日本進口晶振，EPSON愛普生株式會社，晶振型號：MG7050HAN，編碼為：X1M0004310010，頻率為：1...

6G無線網絡晶振,MG7050HAN,X1M0004310010,愛普生HCSL輸出差分晶振，日本進口晶振，EPSON愛普生株式會社，晶振型號：MG7050HAN，編碼為：X1M0004310010，頻率為：156.250000 MHz，小體積晶振尺寸：7.0x5.0mm，14墊腳貼片晶振，HCSL輸出差分晶振，有源晶振，石英晶振，石英晶體振蕩器。該產品是利用鋸波諧振器的基本振蕩的HCSL輸出的高頻振蕩器。這實現了頻率為100~200MHz的低抖動和低噪聲。具有超小型，輕薄型，低抖動，低功耗，低電源電壓，低耗能，低損耗，低相位噪聲，低電平，抗干擾能力強等特點，MG7050HAN石英晶振被廣泛用于移動通訊設備，服務器、存儲等參考時鐘，無線網絡，藍牙模塊，物聯網，以太網，車載電子，安防設備，醫療設備，數碼產品等應用。

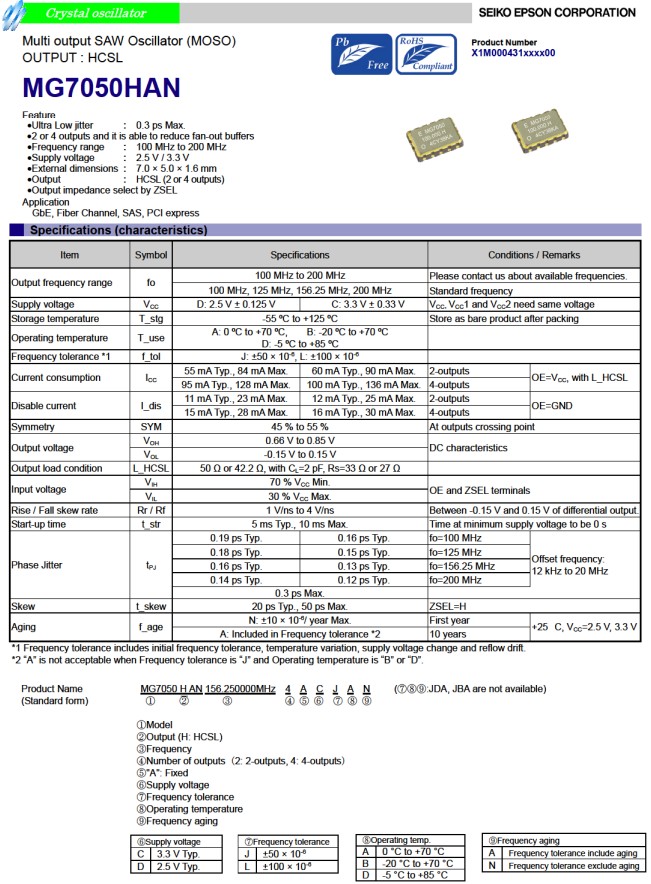

6G無線網絡晶振,MG7050HAN,X1M0004310010,愛普生HCSL輸出差分晶振，參數表

Item	Symbol	MG7050HAN參數說明		Conditions / Remarks
Output frequency range	f0	100 MHz to 200 MHz		Please contact us about available frequencies.
		100MHz , 125MHz , 156.25MHz , 200MHz		Standard frequency
Supply voltage	VCC	D : 2.5V ± 0.125V	C : 3.3V ± 0.33V	VCC1 and VCC2 need same voltage
Storage temperature	T_stg	-55°C to +125°C		Store as bare product after packing
Operating temperature	T_use	A : 0°C to +70°C
		B : -20°C to +70°C
		D : -5°C to +85°C
Frequency tolerance *1	f_tol	J : ± 50 × 10-6
		L : ±100 × 10-6
Current consumption	ICC	55 mA Typ.	60 mA Typ.	2-outputs	OE = VCC
		84 mA Max.	90 mA Max.		with L_HCSL
		95 mA Typ.	100 mA Typ.	4-outputs
		128 mA Max.	136 mA Max.
Disable current	I_dis	11 mA Typ.	12 mA Typ.	2-outputs	OE = GND
		23 mA Max.	25 mA Max.
		15 mA Typ.	16 mA Typ.	4-outputs
		28 mA Max.	30 mA Max.
Symmetry	SYM	45%to 55%		At outputs crossing point
Output voltage	VOH	0.66 V to 0.85 mV		DC characteristics
	VOL	-0.15 V to 0.15 V
Output load condition	L_HCSL	50Ω or 42.2Ω, with CL = 2pF,
		Rs = 33Ω or 27Ω
Input voltage	VIH	70% VCC Min.		OE and ZSEL terminals
	VIL	30% VCC Max.
Rise time / Fall time	Rr / Rf	1 V/ns to 4 V/ns		Between -0.15 V and 0.15 V of differential output.
Start-up time	t_str	5 ms Typ., 10 ms Max.		Time at minimum supply voltage to be 0 s
Phase Jitter	tPJ	0.19 ps Typ.	0.16 ps Typ.	f0 = 100MHz	Offset frequency:
		0.18 ps Typ.	0.15 ps Typ.	f0 = 125MHz	12kHz to 20MHz
		0.16 ps Typ.	0.13 ps Typ.	f0 = 156.25MHz
		0.14 ps Typ.	0.12 ps Typ.	f0 = 200MHz
		0.3 ps Max.
Skew	t_skew	20ps Typ. 50ps Max.		FSEL = H
Aging	f_aging	N : ± 10 × 10-6 / year Max.		First year	+25°C,
		A : Included in Frequency tolerance *2		10 years	VCC = 2.5V , 3.3V

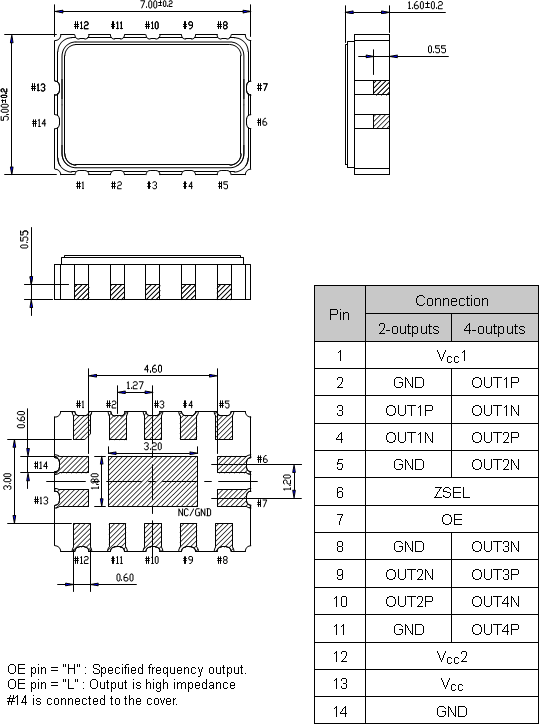

6G無線網絡晶振,MG7050HAN,X1M0004310010,愛普生HCSL輸出差分晶振，尺寸圖

6G無線網絡晶振,MG7050HAN,X1M0004310010,愛普生HCSL輸出差分晶振
差分晶振是普通貼片晶振所不能夠達到的，差分晶振具有低電平，低抖動，低功耗等特性。差分晶振作為目前行業中高要求，高技術石英晶體振蕩器，具有相位低，損耗低的特點，愛普生差分晶振使用于產品中能夠很容易地識別小信號，能夠從容精確地處理雙級信號，對外部電磁干擾(EMI)是高度免疫的，差分石英晶振滿足市場需求，實現高頻高精度等要求，更加保障了各種系統參考時鐘的可靠性。

石英晶體振蕩器	型號	頻率	尺寸	輸出方式	電源電壓
X1M0000910001	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL	3.000 to 3.600 V
X1M0000910002	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL	3.000 to 3.600 V
X1M0000910003	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL	3.000 to 3.600 V
X1M0000910004	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL	3.000 to 3.600 V
X1M0000910005	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL	3.000 to 3.600 V
X1M0000910006	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL	3.000 to 3.600 V
X1M0000910007	EG-2102CA	100.000000 MHz	7.00 x 5.00 x 1.20 mm	HCSL	3.000 to 3.600 V
X1M0000910008	EG-2102CA	156.250000 MHz	7.00 x 5.00 x 1.20 mm	HCSL	3.000 to 3.600 V
X1M0000910009	EG-2102CA	312.500000 MHz	7.00 x 5.00 x 1.20 mm	HCSL	3.000 to 3.600 V
X1M0000910010	EG-2102CA	322.265625 MHz	7.00 x 5.00 x 1.20 mm	HCSL	3.000 to 3.600 V
X1M0001010002	EG-2121CA	100.000000 MHz	貼片晶振	HCSL	2.375 to 2.625 V
X1M0004310004	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004310006	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004310007	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004310008	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004310009	MG7050HAN	100.000000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004310010	MG7050HAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004310011	MG7050HAN	156.250000 MHz	7.00 x 5.00 x 1.60 mm	HCSL	2.970 to 3.630 V
X1M0004610001	XG5032HAN	100.000000 MHz	5.00 x 3.20 x 1.40 mm	HCSL	2.375 to 2.625 V
X1M0004610002	XG5032HAN	100.000000 MHz	5.00 x 3.20 x 1.40 mm	HCSL	2.970 to 3.630 V
X1M0004610003	XG5032HAN	100.000000 MHz	5.00 x 3.20 x 1.40 mm	HCSL	2.970 to 3.630 V
X1M0004610006	XG5032HAN	100.000000 MHz	5.00 x 3.20 x 1.40 mm	HCSL	2.970 to 3.630 V
