首頁時計產品貼片晶振,石英晶振,CM200C、CM250C晶體,西鐵城藍牙音響晶體,32.768K貼片晶振

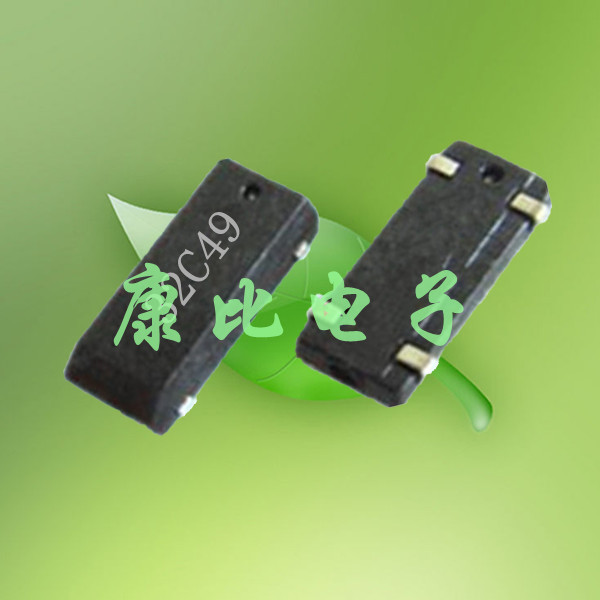

貼片晶振,石英晶振,CM200C、CM250C晶體,西鐵城藍牙音響晶體,32.768K貼片晶振

產品型號：89054477
頻率：32.768KHZ

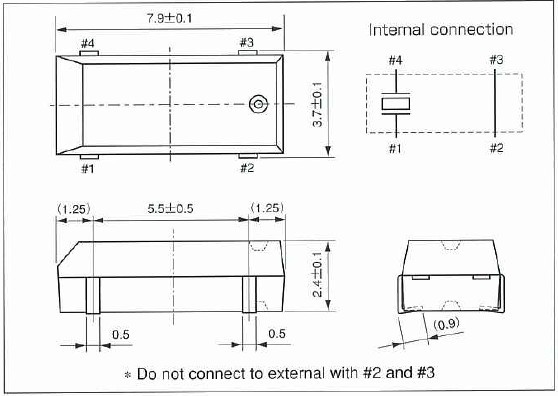

尺寸：7.9*3.7mm,詳解請瀏覽PDF
產品介紹：超小型SMD接縫密封時鐘晶體振蕩器的單位,對于WLAN藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,符合RoHS/無鉛

CM200C、CM250C晶體,西鐵城藍牙音響晶體,32.768K貼片晶振千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

項目	模型	CM200C	條件
標準頻率	KHZ	32.768KHZ
周波數偏差	ppm	±10ppm ±20ppm 或指定	at25℃
負載電容	CL	10pf或指定
工作溫度范圍	TopR	-20℃~+75℃
儲存溫度范圍	TsTR	-40℃~+85℃
變曲點溫度	TM	25℃±5℃
溫度系數	β	-0.034±0.006ppm/℃²
動態電阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激勵電平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并聯電容	Co	1.2PF Typ 1.0Typ

如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.
方法2：采用小電阻（RR）的晶體.
方法3：使用鎘和CG的不等價的設計.
我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大. 西鐵城科技自1918年成立以來主要以手表、石英晶振的為發展的主要業務.公司根據市場需求不斷研發,快速敏銳地掌握電子產品輕薄短小化、快速光電寬頻傳輸與高頻通訊的發展主流,致力于開發小型化、高頻與光電領域等產品,與日本同業并駕齊驅.且深耕微機電(MEMS)技術領域,加速導入TF SMD Crystal的量產,藉以擴大公司營收規模并且提升獲利空間. 不斷開發創新及制程改造,以全系列完整產品線,來滿足客戶對石英元件多樣化的需求.積極地透過產學合作與配合國外技術引進開發新產品,多角化經營、擴大市場領域,此亦為公司得以永續經營的方針.
西鐵城晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準. 公司于2004年通過SONY 綠色伙伴(Green Partner)驗證. 勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是西鐵城晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.

1、技術支持：全方位技術指導,專業的技術支持讓您感受到前所未有的后顧無憂.
2、客服咨詢:專業的銷售團隊,耐心為您解答任何疑問,讓您的消費得到保障.
3、質量保證,誠信為本,上我司以“以科技為動力,以質量求生存,”為理念.
4、提升業績,降低成本為您的產品量身訂制,免費取樣,為您做到低成本,高效率.
