更多>>Geyer格耶電子跟隨TCXO溫補晶振的步伐
來源：http://www.diginow.com.cn 作者：康比電子 2023年08月29
用TCXO設置速度-小，精確，可靠，對TCXOs（溫度補償晶體振蕩器）的需求的發展以及這種振蕩器帶來的優勢。
隨著對技術參數的要求越來越高，小型化的趨勢在TCXO部門正變得越來越明顯。
隨著5G網絡和汽車行業的爆炸性發展，物聯網行業、移動通信技術、醫療技術也要求高精度。TCXO溫補晶振已經是2019年最暢銷的振蕩器類型，市場預測非常好。但是，由于最近幾年的危機，一些地區的發展非常緩慢，優先事項被重新調整了。在這個振蕩器部分的顯著恢復，是由具有極端性能的組件的制造商支持的。
下面，我們根據最新的技術現狀，總結了石英晶體振蕩器的原理。構成研究進展的變化主要與頻率穩定性、相位噪聲和功耗有關。以下3組石英振蕩器的溫度補償措施不同：
XO，晶體振蕩器-一種沒有特殊的溫度補償措施的晶體振蕩器。它的溫度行為與所使用的晶體相同。
TCXO，溫度補償晶體振蕩器——一種溫度補償晶體振蕩器，其中的校正電壓由與溫度相關的電阻器或類似的電阻器產生，用于頻率校正。模擬TCXOs可以比單獨的晶體實現大約20倍的改進
OCXO，恒溫控制晶體振蕩器——一種恒溫控制晶體振蕩器，其中晶體和其他溫度敏感部分在一個溫度被選擇的腔室中，使晶體不再有任何明顯的溫度響應。OCXOs可以比僅使用石英提高1000倍以上。
擴展的溫度范圍XO通常在整個溫度范圍內具有約10-50 ppm的頻率穩定性。一個TCXO通常可以將其降低到大約0.5-1 ppm左右。OCXO可以將其降低到0.01 ppm，但其缺點是具有更高的功耗
最近市場上也有特殊的TCXO有源晶振，例如航空航天技術，具有明顯更好的頻率穩定性和擴展的溫度范圍，但這些都非常昂貴，因此在經濟上不適合所有應用。
圖1：最重要的振蕩器類型的原理和頻率偏差
如果需要額外的電壓控制，則使用VCTCXO（電壓控制溫度補償振蕩器）。在這種情況下，頻率通過控制電壓（Vc）在一定范圍內改變（拉動范圍-通常為幾十ppm)。

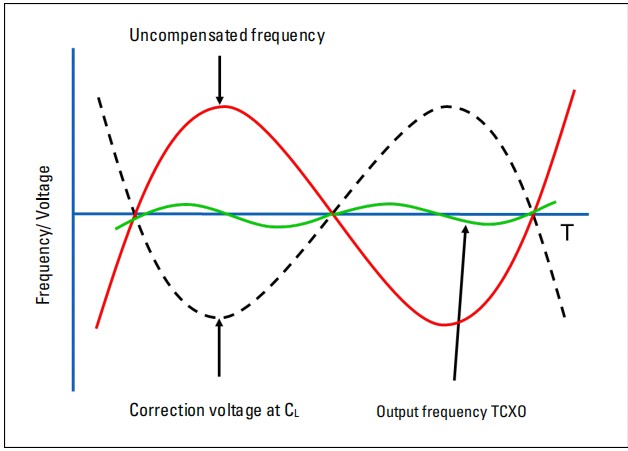

圖2中的圖表顯示了提供給振蕩器的校正電壓，以最小化在溫度范圍內的偏差。
振蕩器選擇的最重要標準是：
隨著對技術參數的要求越來越高，小型化的趨勢在TCXO部門正變得越來越明顯。
隨著5G網絡和汽車行業的爆炸性發展，物聯網行業、移動通信技術、醫療技術也要求高精度。TCXO溫補晶振已經是2019年最暢銷的振蕩器類型，市場預測非常好。但是，由于最近幾年的危機，一些地區的發展非常緩慢，優先事項被重新調整了。在這個振蕩器部分的顯著恢復，是由具有極端性能的組件的制造商支持的。
下面，我們根據最新的技術現狀，總結了石英晶體振蕩器的原理。構成研究進展的變化主要與頻率穩定性、相位噪聲和功耗有關。以下3組石英振蕩器的溫度補償措施不同：
XO，晶體振蕩器-一種沒有特殊的溫度補償措施的晶體振蕩器。它的溫度行為與所使用的晶體相同。
TCXO，溫度補償晶體振蕩器——一種溫度補償晶體振蕩器，其中的校正電壓由與溫度相關的電阻器或類似的電阻器產生，用于頻率校正。模擬TCXOs可以比單獨的晶體實現大約20倍的改進
OCXO，恒溫控制晶體振蕩器——一種恒溫控制晶體振蕩器，其中晶體和其他溫度敏感部分在一個溫度被選擇的腔室中，使晶體不再有任何明顯的溫度響應。OCXOs可以比僅使用石英提高1000倍以上。
擴展的溫度范圍XO通常在整個溫度范圍內具有約10-50 ppm的頻率穩定性。一個TCXO通常可以將其降低到大約0.5-1 ppm左右。OCXO可以將其降低到0.01 ppm，但其缺點是具有更高的功耗
最近市場上也有特殊的TCXO有源晶振，例如航空航天技術，具有明顯更好的頻率穩定性和擴展的溫度范圍，但這些都非常昂貴，因此在經濟上不適合所有應用。
圖1：最重要的振蕩器類型的原理和頻率偏差
如果需要額外的電壓控制，則使用VCTCXO（電壓控制溫度補償振蕩器）。在這種情況下，頻率通過控制電壓（Vc）在一定范圍內改變（拉動范圍-通常為幾十ppm)。
圖2中的圖表顯示了提供給振蕩器的校正電壓，以最小化在溫度范圍內的偏差。
振蕩器選擇的最重要標準是：
信號輸出
頻率精度或穩定性
環境條件，例如溫度、沖擊等。
功耗
相位噪聲
小體積晶振尺寸
成本
雖然普通振蕩器主要有HCMOS或TTL輸出，TCXOs是制造與正弦或HCMOS輸出。這些不同之處在于：
正弦波輸出=剪切正弦波（CSW）
除了已經建立的新一代包裝類型，KXO-86，KXO-84和KXO-81石英晶振，我們?nèi)ツ赀M一步推進了小型化，并將KXO-88在其寬頻率范圍內的KXO-88引入市場。
這款TCXO的占地面積只有1.6 x 1.2 mm，非常適用于所有占地面積小、低功耗的應用程序
該TCXO系列的主要性能特性是：
雖然普通振蕩器主要有HCMOS或TTL輸出，TCXOs是制造與正弦或HCMOS輸出。這些不同之處在于：
正弦波輸出=剪切正弦波（CSW）
除其他外，更低的功耗
相位噪聲略低
諧波較少，EMC性能更佳
HCMOS輸出
定義的切換邊
調整了相應邏輯族的級別（L<0.1 VDD；H>0.9 VDD）
晶體振蕩器沒有任何失效機制。它們通常在規格范圍內運行多年。當晶體振蕩器失效時，其原因如下：HCMOS輸出
定義的切換邊
調整了相應邏輯族的級別（L<0.1 VDD；H>0.9 VDD）
焊點不良
機械影響導致真空損失
當操作超出規格時，溫度補償“漂移”
核輻射
沖擊和/或振動

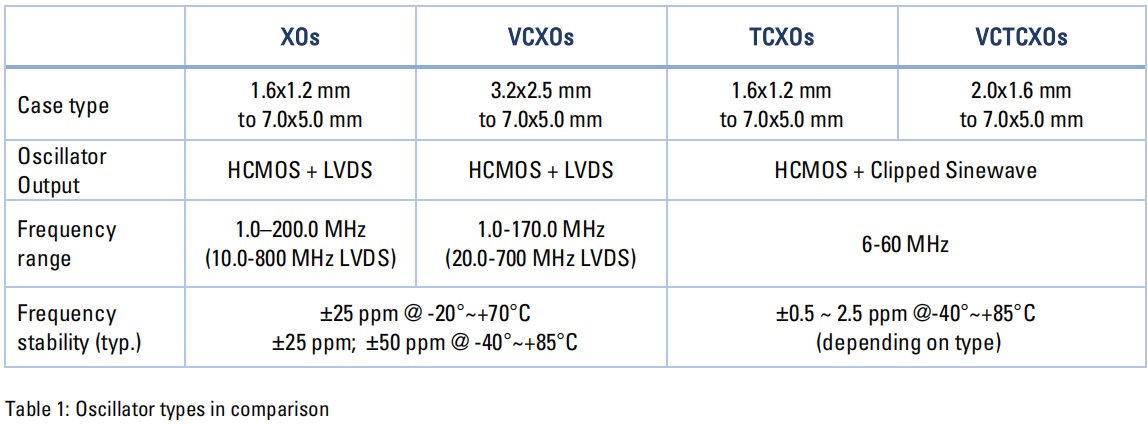

具有標準參數的最常見的振蕩器類型的概述見下表。這些值只是一個典型的例子。它們?nèi)Q于制造商和類型。
要求很高的應用程序和發展趨勢：
TCXO晶振正日益與各個行業產生共鳴，包括商業、國防、工業和醫療行業。任何需要精確和穩定的定時參考的應用電路，理論上都可以用TCXO來建立。
在TCXOs的制造中，高度重視高成品的石英坯料（石英晶片）和相應的電路電子器件，以減少相位噪聲和功耗。這兩個參數，加上頻率穩定性，顯著地決定了振蕩器的技術性能，從而間接地決定了應用范圍。
5G網絡、航空航天和國防工業的發展顯著地決定了特殊TCXOs的發展，在-40到+105°C的擴展溫度范圍內，頻率穩定性約為10 ppb。
消費部門、自動化部門以及越來越多的醫療技術部門正在轉向更常見的tcxo，其中小型化和更好的頻率行為的趨勢是明顯的。

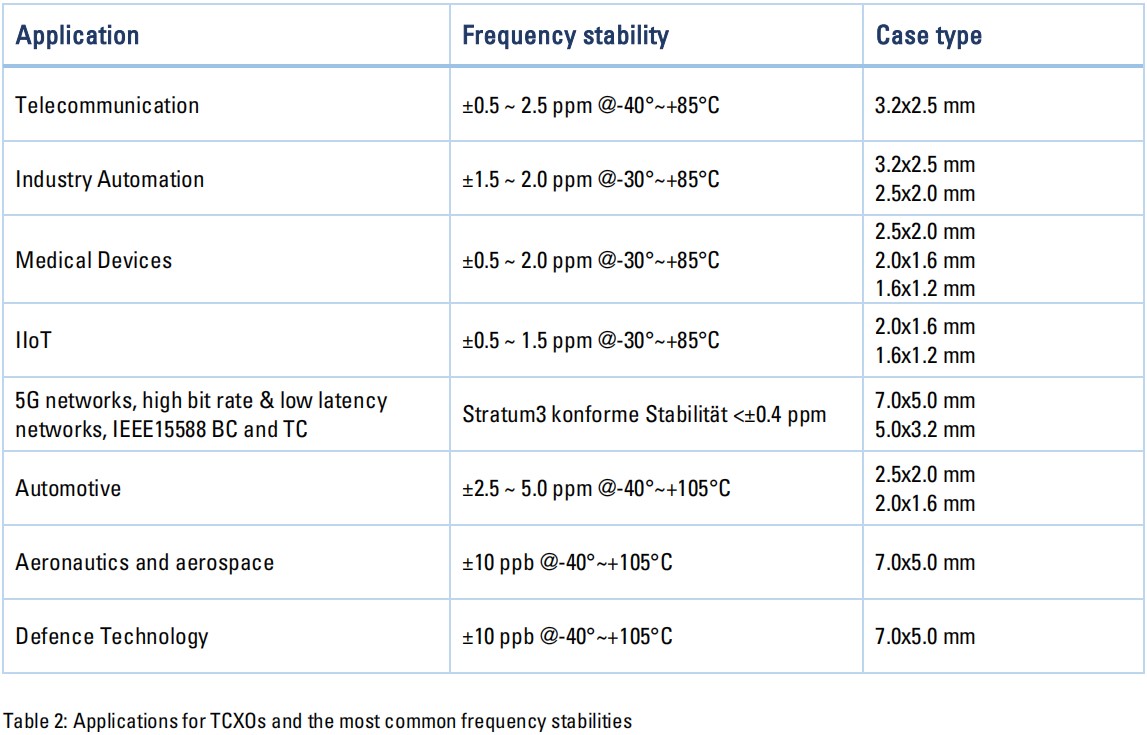

該表提供了當今領域關于頻率精度和封裝類型的最常見需求和趨勢的簡單概述。這些是或多或少嚴格的指導值。如前所述，TCXO的質量是由更多的參數決定的，這些參數可以在單個制造商的主頁上詳細找到。
作為一個晶體和振蕩器的長期制造商，我們在GEYER石英技術總是跟上時代。
通過我們的產品，我們遵循最新的市場要求，并始終為客戶提供移動通信技術、IOT行業、醫療技術等最新一代的高精度應用設計
可靠的信號傳輸、優良的頻率精度和低功耗只是我們的TCXO家族提供的一些參數
具有標準參數的最常見的振蕩器類型的概述見下表。這些值只是一個典型的例子。它們?nèi)Q于制造商和類型。
要求很高的應用程序和發展趨勢：
TCXO晶振正日益與各個行業產生共鳴，包括商業、國防、工業和醫療行業。任何需要精確和穩定的定時參考的應用電路，理論上都可以用TCXO來建立。
在TCXOs的制造中，高度重視高成品的石英坯料（石英晶片）和相應的電路電子器件，以減少相位噪聲和功耗。這兩個參數，加上頻率穩定性，顯著地決定了振蕩器的技術性能，從而間接地決定了應用范圍。
5G網絡、航空航天和國防工業的發展顯著地決定了特殊TCXOs的發展，在-40到+105°C的擴展溫度范圍內，頻率穩定性約為10 ppb。
消費部門、自動化部門以及越來越多的醫療技術部門正在轉向更常見的tcxo，其中小型化和更好的頻率行為的趨勢是明顯的。
該表提供了當今領域關于頻率精度和封裝類型的最常見需求和趨勢的簡單概述。這些是或多或少嚴格的指導值。如前所述，TCXO的質量是由更多的參數決定的，這些參數可以在單個制造商的主頁上詳細找到。
作為一個晶體和振蕩器的長期制造商，我們在GEYER石英技術總是跟上時代。
通過我們的產品，我們遵循最新的市場要求，并始終為客戶提供移動通信技術、IOT行業、醫療技術等最新一代的高精度應用設計
可靠的信號傳輸、優良的頻率精度和低功耗只是我們的TCXO家族提供的一些參數

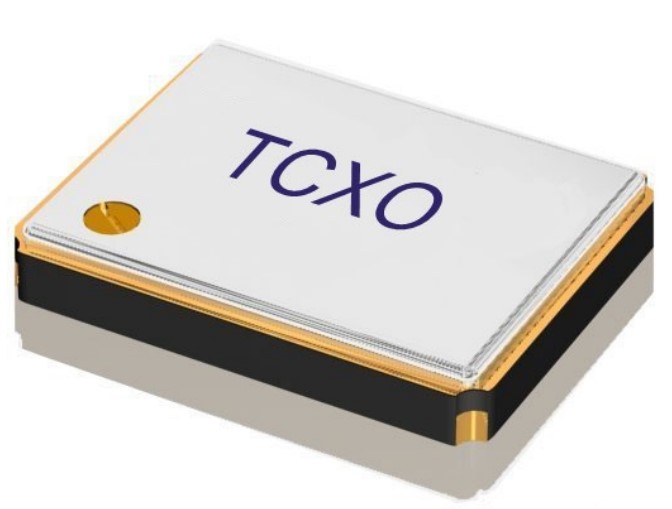

除了已經建立的新一代包裝類型，KXO-86，KXO-84和KXO-81石英晶振，我們?nèi)ツ赀M一步推進了小型化，并將KXO-88在其寬頻率范圍內的KXO-88引入市場。
這款TCXO的占地面積只有1.6 x 1.2 mm，非常適用于所有占地面積小、低功耗的應用程序
該TCXO系列的主要性能特性是：
尺寸：1.6 x 1.2毫米
高度：最大0.8 mm
工作溫度范圍：-30°C至+85°C
頻率范圍：13至52 MHz
頻率穩定性：+/-0.5 ppm
功耗：最大僅2 mA。
相位噪聲：10 kHz時為-145 dBc/Hz
無論是電表，醫療診斷設備或健康追蹤器-我們的高精度晶體和振蕩器高效和成本優化滿足技術要求。
在振蕩市場中，TCXO市場是全球發展最快的市場，即使不可預見的事件再次發生，目前的發展也是不可阻擋的。
這個世界正在被越來越準確地“計時”。然而，并不是所有的應用都需要具有最佳精度的振蕩器。
如果你選擇類似于高速公路，那么每個設備都以自己的速度行駛，在高速公路上用自己的汽車設計，不應該消耗太多能量。
在振蕩市場中，TCXO市場是全球發展最快的市場，即使不可預見的事件再次發生，目前的發展也是不可阻擋的。
這個世界正在被越來越準確地“計時”。然而，并不是所有的應用都需要具有最佳精度的振蕩器。
如果你選擇類似于高速公路，那么每個設備都以自己的速度行駛，在高速公路上用自己的汽車設計，不應該消耗太多能量。
