首頁晶振新聞小尺寸具有成本效益的愛普生有源晶振X1G005601012400

小尺寸具有成本效益的愛普生有源晶振X1G005601012400

來源：http://www.diginow.com.cn 作者：niit 2022年08月31

小尺寸具有成本效益的愛普生有源晶振X1G005601012400，電子產業如今已成為主流趨勢，隨著電子產品的崛起，振蕩器應用范圍也越來越廣泛，而與普通晶振的性能和價格相比，其價格上面明顯沒有太大優勢，反而會比普通晶振價格高出幾倍。這也在無形中增加了成本預算，可到底什么樣的有源晶振才是我們正確的選擇呢，才具有成本效益呢，應用領域又可歸于哪些呢，這些都需要我們通過深度的探索，方能夠得到自己想要的答案.例如在無線電測量儀器中,它產生各種頻段的正弦信號電壓：在熱加工、熱處理、超聲波加工和某些醫療設備中,它產生大功率的高頻電能對負載加熱；某些電氣設備用振蕩器做成的無觸點開關進行控制；電子鐘和電子手表中采用頻率穩定度很高的振蕩電路作為定時部件等。尤其在通信系統電路中,壓控晶振(VCXO)是其關鍵部件,特別是在鎖相環電路、時鐘恢復電路和頻率綜合器電路等更是重中之重,可以毫不夸張地說在電子通信技術領域。

Product Number	愛普生晶振型號	Frequency	LxWxH	Output Wave	Supply Voltage	Ope Temperature	Freq. Tol.	I [Max]
X1G005601011000	SG-8018CG	85.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 5.9 mA
X1G005601011100	SG-8018CG	63.055823 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 5.2 mA
X1G005601011200	SG-8018CG	42.669354 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601012200	SG-8018CG	74.250000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 5.2 mA
X1G005601012300	SG-8018CG	13.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601012400	SG-8018CG	20.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601012900	SG-8018CG	12.568000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601013000	SG-8018CG	6.940000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601013100	SG-8018CG	3.072000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601013200	SG-8018CG	6.780000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601013300	SG-8018CG	13.560000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601013400	SG-8018CG	27.120000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 4.4 mA
X1G005601013500	SG-8018CG	4.096000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601013600	SG-8018CG	54.000000 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 5.2 mA
X1G005601013900	SG-8018CG	7.372800 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601014000	SG-8018CG	1.843200 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601014100	SG-8018CG	11.289600 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601014200	SG-8018CG	11.289600 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA
X1G005601014300	SG-8018CG	14.318180 MHz	2.50 x 2.00 x 0.80 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C	+/-50 ppm	≤ 3.5 mA

有源晶振具有4只引腳，相較于無源晶振來說它是一個完整的晶體振蕩器。有源晶振并不需要借助外圍電路進行振蕩，它的信號質量很好而且很穩定，連接方式相對來說也非常簡單（主要是做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可），并不需要配置很復雜的電路，是時下半導體公司都十分喜愛的晶振之一。相較于無源晶體來說，有源晶振就具有了固定信號電平的缺陷，必須要有合適的固定信號電平才能輸出，所以相對來說靈活性不高且成本也會增加。

小尺寸具有成本效益的愛普生有源晶振X1G005601012400，但是對于時序要求敏感的應用，還是有源晶振好，在無線透傳模塊應用中加入有源晶振，提高了數據透傳的時效性，讓用戶的需求更方便、更高效、更快捷的完成。

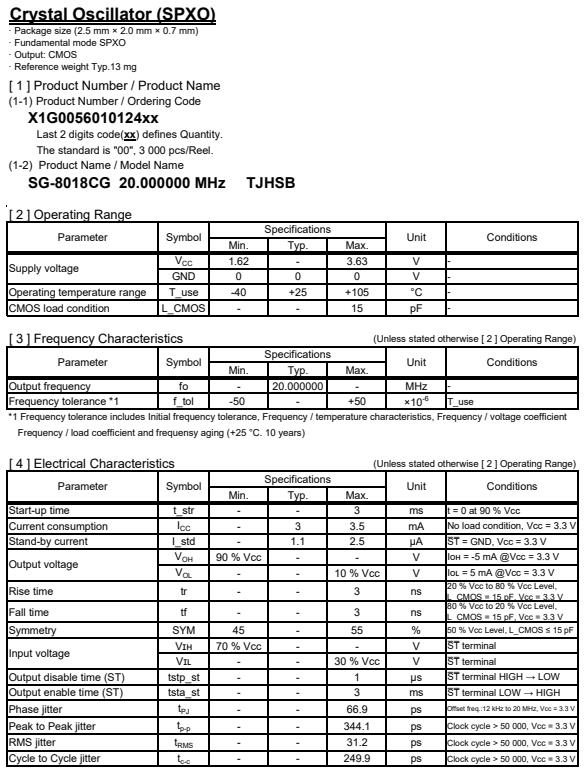

愛普生公司匠心打磨了SG-8018CG，編碼X1G005601012400，進口晶振，頻率20.000000兆赫，輸出WaveCMOS，供電電壓1.62至3.63 V，尺寸(長×寬×高)2.50 × 2.00 × 0.80毫米，工作溫度-40到+105°C，頻率公差±50ppm，額外的OptionsN /，OSC TypeProgrammable Clock時鐘OSC，具備出色的性能，很適合用于高精密的應用程序.
