早在30年前收音機剛剛在中國大陸上風靡的時候，那時候有一臺凱迪牌的收音機就非常不錯了。到如今社會這個詞恐怕已經讓很多人遺忘了，現在都是高科技信息時代了，不過收音調頻的功能還沒有褪去，在無線電視廣播中還是會用到這種功能，還有手機上的收音也會用到，在這些產品中起到一個關鍵的零件那就是晶振，特別是收音機如果晶振沒用的話不要說調頻了連時間都顯示不出來，我來給大家講個真實的案例。

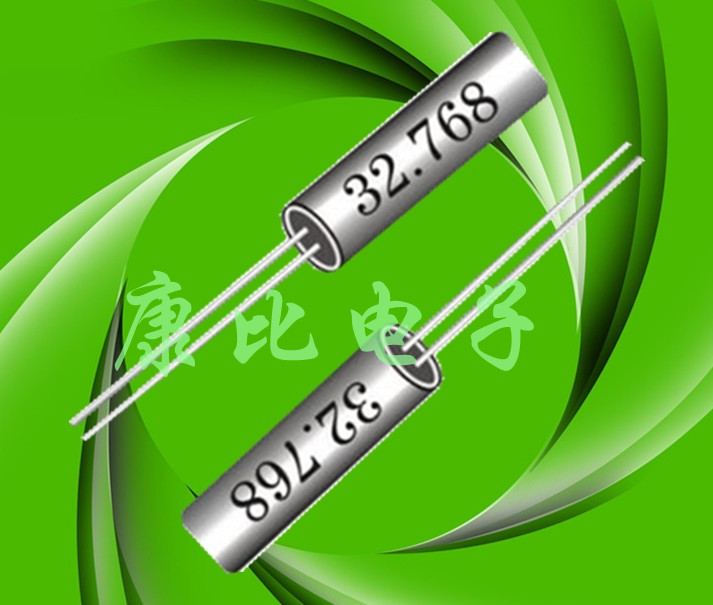

我有個客戶是做調頻收音機的，他們是一家國有的老企業了，有幾十年的歷史，一直和我們有業務上的來往，他們用的是我們自己工廠生產的32.768KHZ，3*8表晶系列的晶振，他們的產品做的蠻多，而且都是廣播這塊的，那天他打電話讓我發200K的貨給他，他說他要100PPM的就好了，我當時很納悶，因為100PPM的用在他們那種產品上是不好用的，我當時還和客戶解釋說明了情況，100PPM的晶體你用調頻的話就不好用的。當時客戶說他們這次生產的產品比較低檔，而且為了節約成本（在這里我提醒客戶有些產品不是節約成本的問題，該用好點東西就必須要用好點的），用差點精度的沒關系，我就很郁悶了，調頻是跟低檔和高檔不沖突的，我還和他解釋了半天，最后實在是扭不過他，也怕得罪客戶就給客戶把貨發過去了，但是我也和客戶說了如果你用的不行我就給你換好點的晶振，（這也體現出我們的專業服務。嘿嘿..）應該是過了一個星期左右，一個電話打過來不好出問題了，晶振是焊上去了但是頻段搜出來有很多的雜音而且有些頻段搜不到的，而且他們還是過高溫爐回流焊焊接的，我當時聽了就暈了，怎么會用回流焊焊接呢，客戶說方便，生產出來的速度快。在這里我要提醒一下生產收音機產品的客戶，32.768KHZ表晶體是不能過回流焊的，我最后和客戶說你的操作程序就不對了，這種晶體是不能用回流焊焊接的，20PPM的都不行何況100PPM的，在就是我讓他用波峰焊接，這樣也快而且不容易損壞晶振，因為波峰焊是以瞬間高溫對晶體腳位振錫，它的瞬間溫度雖然過高，但是它不會振那么長的時間，晶體本身可以承受的住。在然后就是要換好點的晶體必須要用到20PPM的來，因為20PPM的不管你振錫的溫度有多高它都能承受的住，而且就算溫度太高了晶體有偏差了也不會偏離它的指定范圍。所以我讓客戶換一下試試，最后我把它沒用完的晶振全部給換了20PPM的，一點問題都有了，調頻出來的聲音清晰，頻段的搜索范圍廣，所以有些時候需要的成本不能省的還是不必要省。
不過收音機不調頻還有些其它的各方面原因比如無聲故障，無臺故障，雜音比較大等等。我們也為大家推薦下解決方法：
一、 無聲故障檢修
將音量開大，用萬用表直流電壓10V檔，黑表筆接地，紅表筆分別觸碰電位器的中心端和非接地端（相當于輸入干擾信號），可能出現三種情況：
1.碰非接地端，喇叭中無“咯咯”聲，碰中心端時喇叭有聲。這是由于電位器內部接觸不良。可更換或修理排除故障。
2．碰非接地端和中心端，均無聲，這時用萬用表R×10檔，兩表筆接碰觸喇叭引線，觸碰時喇叭若有“咯咯”聲，說明喇叭完好。然后用萬用表電阻檔點觸C9的正端，喇叭中如無“咯咯”聲，說明耳機插孔接觸不良，或者喇叭的導線已斷；若有“咯咯”聲，則應檢查推挽功放電路： 1）、檢查Q5.Q6工作是否正常，L5次級有無斷線。 2）、測量Q4的直流工作狀態，若無集電極電壓，則L5初級斷線，若無基極電壓，則R5開路。若紅表筆觸碰電位器中心端無聲，觸碰Q4基極有聲，說明C7開路或失效。
3．用干擾法觸碰電位器的中心端和非接地端，喇叭中均有聲，則說明低放工作正常。
.jpg)
二、無臺故障檢修
1．測量Q3的集電極電壓：若無，則R4開路或C5短路；若電壓不正常，檢查R4是否良好。測量Q3的基極電壓，若無，則可能R3開路（這時Q3基極也無電壓），或L4次級斷線，或C4短路。
2．測量Q2的集電極電壓。無電壓，是L4初級線圈有開路。電壓正常時喇叭發聲。
3．測量Q2的基極電壓：無電壓，系L3次級短線或脫焊。電壓正常，但干擾信號的注入，在喇叭中沒有響聲，是Q2損壞。電壓正常喇叭有聲。
4．測量Q1的集電極電壓：無電壓，是L2次級線圈斷，L3初級線圈有斷線。電壓正常，喇叭中無“咯咯”聲，為L3初級或次級線圈有短路，或槽路電容短路。如果中周內部線圈有短路故障時，由于匝數較少，所以較難測出，可采用替代法加以證實。
5．測量Q1的基極電壓：無電壓，可能是R1或L1次級開路；或C1短路。電壓高于正常值，系Q1發射結開路。電壓正常，但無聲，是Q1損壞。
到此如果還是收不到電臺，進行下面的檢查： 無電源晶體管收音機結構圖。
6.將萬用表筆撥至直流電壓檔，兩表筆并接于R2兩端，用鑷子將L2的初級短路一下，看表針指示是否減少（一般減少0.2~0.3V左右）。電壓不減小，說明晶振沒有起振。振蕩耦合電容C2失效或開路。C1短路（Q1基極無電壓）。L2初級線圈內部斷路或短路，雙連質量不好。電壓減小很少，說明本機振蕩太弱，或L2受潮，印板受潮，或雙連漏電，或微調電容不好，或Q1質量不好，此法同時可檢測Q1偏流是否合適。 電壓減小正常，斷定故障在輸入回路。查雙連有無短路，電容質量如何，磁棒線圈L1初級有無斷線。
作者—康比電子
我有個客戶是做調頻收音機的，他們是一家國有的老企業了，有幾十年的歷史，一直和我們有業務上的來往，他們用的是我們自己工廠生產的32.768KHZ，3*8表晶系列的晶振，他們的產品做的蠻多，而且都是廣播這塊的，那天他打電話讓我發200K的貨給他，他說他要100PPM的就好了，我當時很納悶，因為100PPM的用在他們那種產品上是不好用的，我當時還和客戶解釋說明了情況，100PPM的晶體你用調頻的話就不好用的。當時客戶說他們這次生產的產品比較低檔，而且為了節約成本（在這里我提醒客戶有些產品不是節約成本的問題，該用好點東西就必須要用好點的），用差點精度的沒關系，我就很郁悶了，調頻是跟低檔和高檔不沖突的，我還和他解釋了半天，最后實在是扭不過他，也怕得罪客戶就給客戶把貨發過去了，但是我也和客戶說了如果你用的不行我就給你換好點的晶振，（這也體現出我們的專業服務。嘿嘿..）應該是過了一個星期左右，一個電話打過來不好出問題了，晶振是焊上去了但是頻段搜出來有很多的雜音而且有些頻段搜不到的，而且他們還是過高溫爐回流焊焊接的，我當時聽了就暈了，怎么會用回流焊焊接呢，客戶說方便，生產出來的速度快。在這里我要提醒一下生產收音機產品的客戶，32.768KHZ表晶體是不能過回流焊的，我最后和客戶說你的操作程序就不對了，這種晶體是不能用回流焊焊接的，20PPM的都不行何況100PPM的，在就是我讓他用波峰焊接，這樣也快而且不容易損壞晶振，因為波峰焊是以瞬間高溫對晶體腳位振錫，它的瞬間溫度雖然過高，但是它不會振那么長的時間，晶體本身可以承受的住。在然后就是要換好點的晶體必須要用到20PPM的來，因為20PPM的不管你振錫的溫度有多高它都能承受的住，而且就算溫度太高了晶體有偏差了也不會偏離它的指定范圍。所以我讓客戶換一下試試，最后我把它沒用完的晶振全部給換了20PPM的，一點問題都有了，調頻出來的聲音清晰，頻段的搜索范圍廣，所以有些時候需要的成本不能省的還是不必要省。不過收音機不調頻還有些其它的各方面原因比如無聲故障，無臺故障，雜音比較大等等。我們也為大家推薦下解決方法：
一、 無聲故障檢修
將音量開大，用萬用表直流電壓10V檔，黑表筆接地，紅表筆分別觸碰電位器的中心端和非接地端（相當于輸入干擾信號），可能出現三種情況：
1.碰非接地端，喇叭中無“咯咯”聲，碰中心端時喇叭有聲。這是由于電位器內部接觸不良。可更換或修理排除故障。
2．碰非接地端和中心端，均無聲，這時用萬用表R×10檔，兩表筆接碰觸喇叭引線，觸碰時喇叭若有“咯咯”聲，說明喇叭完好。然后用萬用表電阻檔點觸C9的正端，喇叭中如無“咯咯”聲，說明耳機插孔接觸不良，或者喇叭的導線已斷；若有“咯咯”聲，則應檢查推挽功放電路： 1）、檢查Q5.Q6工作是否正常，L5次級有無斷線。 2）、測量Q4的直流工作狀態，若無集電極電壓，則L5初級斷線，若無基極電壓，則R5開路。若紅表筆觸碰電位器中心端無聲，觸碰Q4基極有聲，說明C7開路或失效。
3．用干擾法觸碰電位器的中心端和非接地端，喇叭中均有聲，則說明低放工作正常。
二、無臺故障檢修
1．測量Q3的集電極電壓：若無，則R4開路或C5短路；若電壓不正常，檢查R4是否良好。測量Q3的基極電壓，若無，則可能R3開路（這時Q3基極也無電壓），或L4次級斷線，或C4短路。
2．測量Q2的集電極電壓。無電壓，是L4初級線圈有開路。電壓正常時喇叭發聲。
3．測量Q2的基極電壓：無電壓，系L3次級短線或脫焊。電壓正常，但干擾信號的注入，在喇叭中沒有響聲，是Q2損壞。電壓正常喇叭有聲。
4．測量Q1的集電極電壓：無電壓，是L2次級線圈斷，L3初級線圈有斷線。電壓正常，喇叭中無“咯咯”聲，為L3初級或次級線圈有短路，或槽路電容短路。如果中周內部線圈有短路故障時，由于匝數較少，所以較難測出，可采用替代法加以證實。
5．測量Q1的基極電壓：無電壓，可能是R1或L1次級開路；或C1短路。電壓高于正常值，系Q1發射結開路。電壓正常，但無聲，是Q1損壞。
到此如果還是收不到電臺，進行下面的檢查： 無電源晶體管收音機結構圖。
6.將萬用表筆撥至直流電壓檔，兩表筆并接于R2兩端，用鑷子將L2的初級短路一下，看表針指示是否減少（一般減少0.2~0.3V左右）。電壓不減小，說明晶振沒有起振。振蕩耦合電容C2失效或開路。C1短路（Q1基極無電壓）。L2初級線圈內部斷路或短路，雙連質量不好。電壓減小很少，說明本機振蕩太弱，或L2受潮，印板受潮，或雙連漏電，或微調電容不好，或Q1質量不好，此法同時可檢測Q1偏流是否合適。 電壓減小正常，斷定故障在輸入回路。查雙連有無短路，電容質量如何，磁棒線圈L1初級有無斷線。
作者—康比電子
