更多>>陶瓷霧化片的性能與原理規格介紹
來源：http://www.diginow.com.cn 作者：kangbidz 2013年08月28
談到陶瓷霧化片可能很多朋友不是很了解,包括我們晶振同行有的都不是很清楚,因為霧化片不屬于晶振類別,準確的來說是屬于壓電晶體,它是通過電流使里面陶瓷片產生高頻振動,從而把水變成霧狀水珠顆粒,在由本身霧化器產品噴出來.它廣泛用于家庭盆栽、加濕器、醫療器械、香薰機等.
陶瓷霧化片它分為兩種不同類別,實孔霧化片和微孔霧化片,這兩種的噴霧方法和工作原理是完全不同的,首先在電流方面,因為實孔霧化片的頻率是比較大的,常規兩種頻率1.7MHZ和2.4MHZ,由于它的振動頻率大所以帶動它的電流就需要大些一般是220V.而微孔霧化片一般都是千赫茲頻率,常規的有110KHZ到160KHZ,當然特殊頻率康比電子可訂做.所以它的電流就不用那么大,電壓也是一樣的道理,陶瓷霧化片正常電壓是24V供電,微孔霧化片是5V供電就好了.
這兩者之間工作性能也是完全不一樣,陶瓷霧化片是通過電流使霧化片產生高頻振動,而且要讓水完全覆蓋霧化片,要不然時間一長霧化片把器皿中的水都噴完了,但是霧化片還在正常通電工作的狀態下會產生干燒,這樣是會燒壞霧化片的.陶瓷霧化片一共有三種規格直徑16mm、20mm、25mm.常規頻率1.7MHZ、2.4MHZ.最常用的產品是加濕器.
陶瓷霧化片型號:KB20BBL-1.7mhz
常規尺寸:20x1.2mm
振蕩頻率:1.7±0.05MHZ
諧振阻抗:≤1.0Ω
耦合系數:> 52 %
靜電容:1700±0.05pF
霧化量:>300ml/h
壽命：＞5000h
壓電常數：＞300C/N
工作條件：
1.水質的要求,一般為飲用水和純凈水,家用自來水等.如用到香薰機當中或者加濕器中可以適當加入少量精油,有助于睡眠和改善皮膚.
2.最大工作電壓：≤60V,一般常用的電壓是24V,如用到家庭用加濕器當中就需要用2.4M的頻率工作.最大工作電壓不能超過60V.
3.最大工作溫度：≤80℃,霧化片工作溫度很重要,如果溫度過大會導致霧化片燒壞,陶瓷霧化片一般不會出現這樣的問題,因為它一直是在水里工作,可以有降溫.
微孔霧化片的工作原理.由于微孔霧化片的頻率和工作電壓都是比較小的,所以它不用放在水里工作,它是噴霧工作是通過中間的微孔噴出來,先把海綿吸棒固定在容器里,在通過設計把霧化片中間孔徑固定在海綿吸棒上.在通過電流工作（因為微孔霧化片的頻率和電壓功率低,所以不用擔心會出現燒壞霧化片的問題）把水通過海綿吸棒吸上來.在從中間孔徑噴灑出去.改善房間空氣質量,減少干燥保護身心健康.常用的規格有16mm、18mm、20mm等,常用頻率110khz-160khz之間都可以產生.

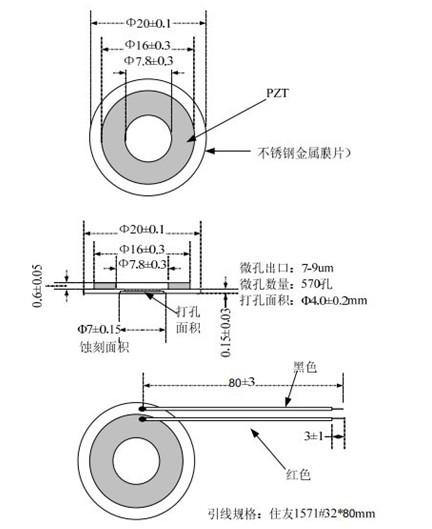

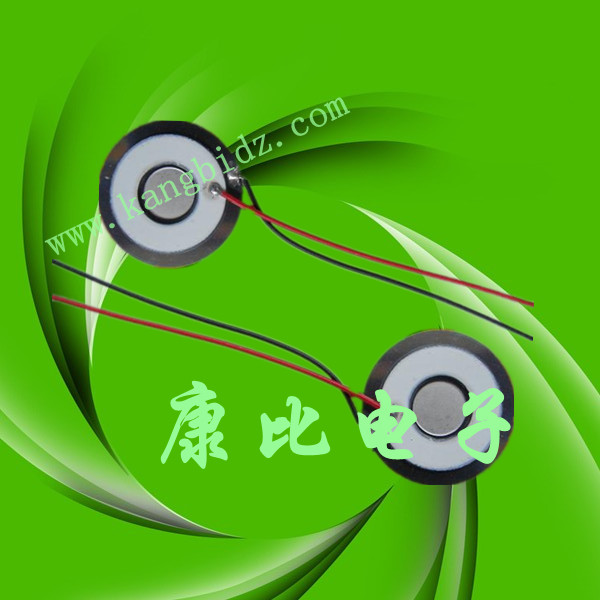

微孔霧化片常規型號：KB-20mm-108KHZ
常規尺寸：20mm
諧振頻率：108kHz±5kHz
諧振阻抗：≤80Ω
靜態電容：3000pF±15%
測試環境：23±3℃ 40 ~ 70%RH.
測試儀器：同惠 TH2818
霧化片最大輸入峰值：Vp-p: M ax: 65V
霧化片最大輸入功率：2W，正常使用：1~1.5W
作者—康比電子
陶瓷霧化片它分為兩種不同類別,實孔霧化片和微孔霧化片,這兩種的噴霧方法和工作原理是完全不同的,首先在電流方面,因為實孔霧化片的頻率是比較大的,常規兩種頻率1.7MHZ和2.4MHZ,由于它的振動頻率大所以帶動它的電流就需要大些一般是220V.而微孔霧化片一般都是千赫茲頻率,常規的有110KHZ到160KHZ,當然特殊頻率康比電子可訂做.所以它的電流就不用那么大,電壓也是一樣的道理,陶瓷霧化片正常電壓是24V供電,微孔霧化片是5V供電就好了.
這兩者之間工作性能也是完全不一樣,陶瓷霧化片是通過電流使霧化片產生高頻振動,而且要讓水完全覆蓋霧化片,要不然時間一長霧化片把器皿中的水都噴完了,但是霧化片還在正常通電工作的狀態下會產生干燒,這樣是會燒壞霧化片的.陶瓷霧化片一共有三種規格直徑16mm、20mm、25mm.常規頻率1.7MHZ、2.4MHZ.最常用的產品是加濕器.
陶瓷霧化片型號:KB20BBL-1.7mhz
常規尺寸:20x1.2mm
振蕩頻率:1.7±0.05MHZ
諧振阻抗:≤1.0Ω
耦合系數:> 52 %
靜電容:1700±0.05pF
霧化量:>300ml/h
壽命：＞5000h
壓電常數：＞300C/N
工作條件：
1.水質的要求,一般為飲用水和純凈水,家用自來水等.如用到香薰機當中或者加濕器中可以適當加入少量精油,有助于睡眠和改善皮膚.
2.最大工作電壓：≤60V,一般常用的電壓是24V,如用到家庭用加濕器當中就需要用2.4M的頻率工作.最大工作電壓不能超過60V.
3.最大工作溫度：≤80℃,霧化片工作溫度很重要,如果溫度過大會導致霧化片燒壞,陶瓷霧化片一般不會出現這樣的問題,因為它一直是在水里工作,可以有降溫.
微孔霧化片的工作原理.由于微孔霧化片的頻率和工作電壓都是比較小的,所以它不用放在水里工作,它是噴霧工作是通過中間的微孔噴出來,先把海綿吸棒固定在容器里,在通過設計把霧化片中間孔徑固定在海綿吸棒上.在通過電流工作（因為微孔霧化片的頻率和電壓功率低,所以不用擔心會出現燒壞霧化片的問題）把水通過海綿吸棒吸上來.在從中間孔徑噴灑出去.改善房間空氣質量,減少干燥保護身心健康.常用的規格有16mm、18mm、20mm等,常用頻率110khz-160khz之間都可以產生.
微孔霧化片常規型號：KB-20mm-108KHZ
常規尺寸：20mm
諧振頻率：108kHz±5kHz
諧振阻抗：≤80Ω
靜態電容：3000pF±15%
測試環境：23±3℃ 40 ~ 70%RH.
測試儀器：同惠 TH2818
霧化片最大輸入峰值：Vp-p: M ax: 65V
霧化片最大輸入功率：2W，正常使用：1~1.5W
作者—康比電子
