更多>>究竟多少人懂得石英晶體的彈性常數與切型？
來源：http://www.diginow.com.cn 作者：康比電子 2018年01月17
一、石英晶振的彈性常數

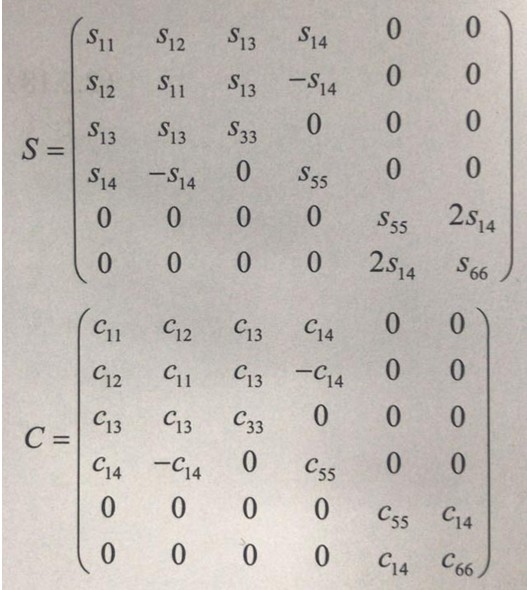

我們知道石英晶體的彈性常數矩陣為：

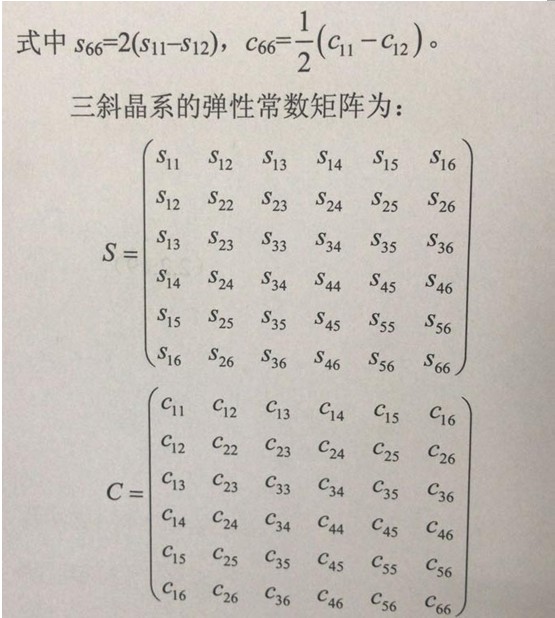

晶振的彈性常數反映晶體的彈性性質。從這些彈性常數矩陣看出,用雙足標表示的彈性常數共有36個分量。三斜晶系是完全各向異性體,對稱性最低,36個不等于零的彈性常數分量中,獨立的分量有21個。而石英晶振的獨立彈性常數分量為6個。
當彈性常數s和c，的足標i，=1，2，3時，它分別表示沿x，y，z方向的彈性伸縮性質；當i，j4，5，6時，它分別表示沿x，y，z平面的切變性質；當i≠j它分別表示兩種伸縮之間或兩種切變之間，以及伸縮與切變之間的彈性耦合性質。這種彈性常數又稱為交叉彈性常數，現在以石英晶振的彈性柔順常數
為例，進一步說明如下：
（1）與石英晶體伸縮性質有關的彈性柔順常數為s11，s22(=s11），s33。
（2）與石英晶體伸縮之間耦合性質有關的交叉彈性柔順常數為：s12，s13，
S2（=S13）。
（3）與石英晶體切變性質有關的彈性柔順常數為s44=s55，s55)，s66.
（4）與石英晶體切變之間耦合性質有關的交叉彈性柔順常數為：s56(=2S14).
（5）與石英晶體伸縮和切變之間耦合性質有關的交叉彈性柔順常數為：s14，
524（=-S14)。
